Name: Joy-it Measurement Kit osciloskop, generátor signálu, multimeter 1 kHz - 100 kHz trojuholník, pulz, obdĺžnikový, sínusov
Brand: Joy-it
SKU: 3207538
Availability: InStock

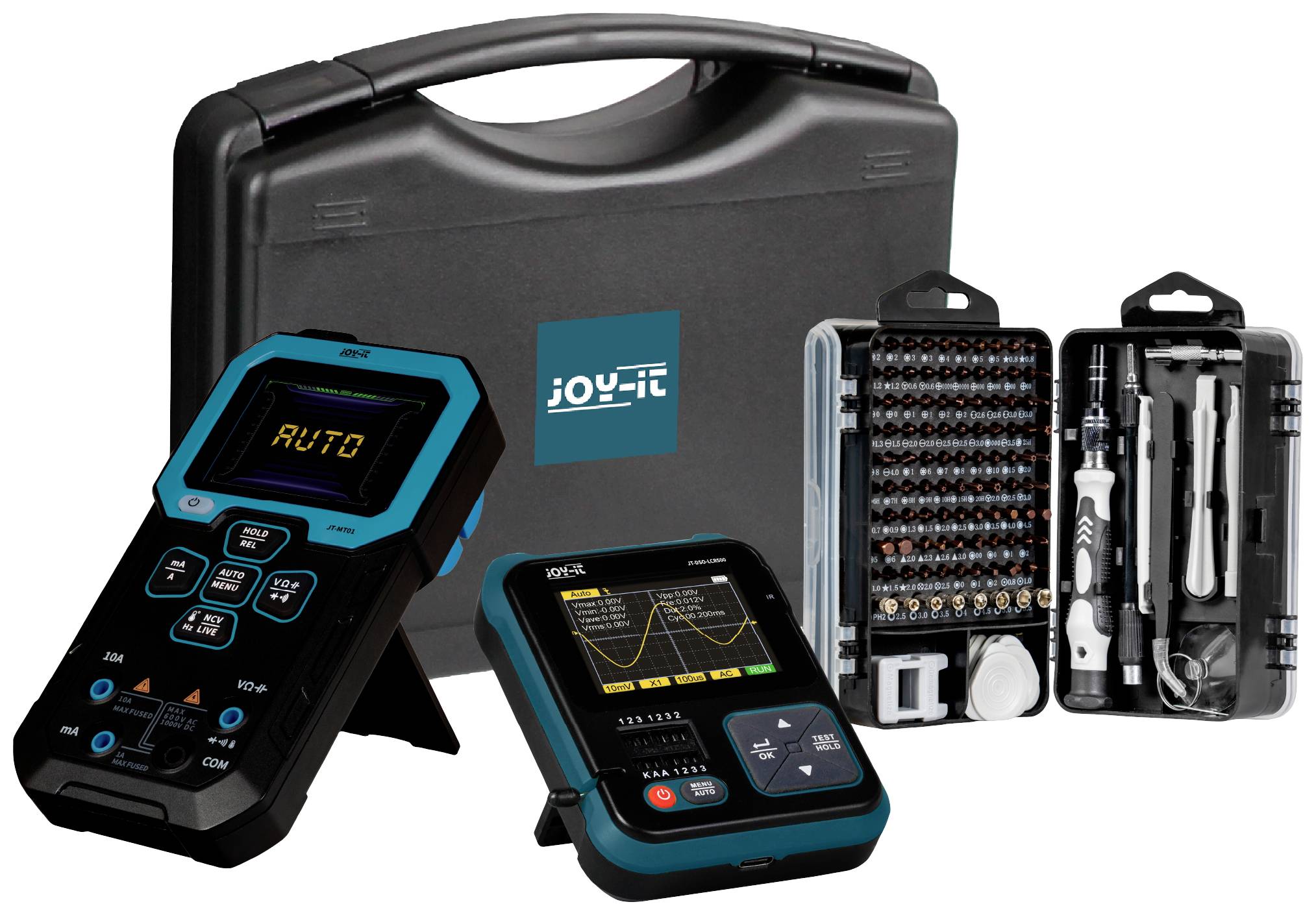

Meracie zariadenie vrátane multimetra, osciloskopa a kufríka s náradím. Displej zobrazuje 'AUTO'. Ideálne pre elektronické opravy.

Súprava náradia pre tvorcom a profesionálov od Joy-IT, katalógové číslo 'NO-WE-0001', obsahuje rôzne nástroje, s priesvitným krytom.

Malý kufrík s náradím s rôznymi skrutkovačovými nástavcami a nástrojmi pre presné práce, otvorený a kompletne viditeľný.

Prenosný osciloskop s farebným displejom zobrazuje priebeh vlny. Ovládacie tlačidlá sú umiestnené pod displejom.

Digitálny multimeter s displejom zobrazujúcim 'AUTO'. Má rôzne tlačidlá a konektory pre merania.

Digitálny multimeter s displejom s nápisom 'AUTO', niekoľkými tlačidlami a symbolmi na meranie elektrických hodnôt, ako sú napätie a prúd.

Rôzne meracie vodiče a káble s krokosvorkami a USB zástrčkami, typické pre elektrické testy a merania.

1/7

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Okamžité doručenie: Št 29. 10.

107 Set(y)

Počet

Set(y)

Celkom (164,99 € / kus)

164,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

ŠPECIFIKÁCIE OSCILOSKOPU
Vzorkovacia rýchlosť: 10MS/s
Analógová šírka pásma: 0 - 500 kHz
Vstupný odpor: 1MΩ
Spojka: AC/DC
Rozsah skúšobného napätia
1:1: 80 Vpp (-40 V - 40 V)
10:1: 800 Vpp (-400 V - 400 V)
Vertikálna citlivosť: 10 mV/div - 10 V/div
Horizontálny časový rozsah: 10 μs - 10s
Režimy spustenia Automatický, Normálny, Jeden
Typy spúšte zostupná hrana, stúpajúca hrana
Merateľné zložky
hFE väčšie ako 10, hFE menšie ako 600
faktor zisku (hFE),
Napätie bázy-emitor (Ube)
Reverzný prúd kolektor-emitor
(ľad, ľad),
Dopredný pokles napätia ochrannej diódy (Uf)
Diódy
Dopredný pokles napätia menej ako 5V,
prechodová kapacita,
spätný prúd
Zenerove diódy
1-2-3: pokles napätia vpred,
Dopredné napätie v opačnom smere
Testovací rozsah: 0,01 - 4,5V
KAA: predné napätie v
Smer blokovania
Testovací rozsah: 0,01 - 24V
tranzistory s efektom poľa
JFET: Kapacita brány (Cg), Odtokový prúd (Id pri Vgs), Pokles napätia ochrannej diódy (Uf)
IGBT: Odtokový prúd (Id pri Vgs), úbytok napätia ochrannej diódy (Uf)
MOSFET: Zapínacie napätie (Vt), kapacita hradla (Cg), odpor zdroja odberu (Rds), úbytok napätia ochrannej diódy (Uf)
Kremíkové usmerňovače a tyristorové triódy
Malé zapínacie napätie 5V
Malý spúšťací prúd brány 6 mA
Napätie brány
Kondenzátory: kapacita 25 pF - 100 mF, stratový faktor (Vloss)
Rezistory: 0,01Ω - 50MΩ
Cievky: 10uH - 1000uH
Hodnota indukčnosti, jednosmerný odpor
Batérie: hodnota napätia 0,01 - 4,5 V, kladná a záporná polarita
Vstupné napätie: 0 - 16V
GENERÁTOR SIGNÁLU
Sínusová vlna: 1 – 100 kHz, 0 – 3,3 V, 50 %
Štvorcová vlna: 1 – 100 kHz, 3,3 V, 50 %
Pulzná vlna: 1 – 100 kHz, 3,3 V, 0 – 100 %
Trojuholníková vlna: 1 – 100 kHz, 0 – 3,3 V, 50 %
Pílová vlna: 1 – 100 kHz, 0 – 3,3 V, 0 – 100 %
Doplnkové funkcie
Merania DS18B20
Merania DHT11
Protokol NEC na infračervené dekódovanie
Zobrazenie užívateľského a dátového kódu, zobrazenie infračerveného priebehu
Testovacie funkcie: test kontinuity, napätie do 40 V
Špecifikácia multimetra
Meranie napätí, prúdu, odporov, diód, kapacít, frekvencií a teplôt
Dodatočné bezkontaktné meranie napätia (NCV).
Meranie živých vedení
Uloženie až 8 súborov údajov
3 rôzne režimy merania (normálny, režim nahrávania, režim monitorovania)
Rozsah merania teploty: -55 až +1300 °C
Viac multimetrových meraní
Diódy, testovanie kontinuity, NCV, živé káble
Presnosť napätia (DC) ± (0,5 % + 3 číslice)
Presnosť napätia (AC) ± (1 % + 3 číslice)
Presnosť prúdu (DC) ± (1,2 % + 3 číslice)
Presnosť prúdu (AC) ± (1,5 % + 3 číslice)
Presnosť odporu: 0 - 9,999 MΩ: ±(0,5% + 3 číslice), väčšia ako 9,999 MΩ: ±(1,5% + 3 číslice)
Presnosť kapacity: 0 - 999,9 μF: ±(2,0% + 5 číslic), väčšia ako 9,999 mF: ±(5,0% + 20 číslic)
Presnosť frekvencie: ± (0,1 % + 2 číslice)
Presnosť teploty: ± (2,5 % + 5 číslic)
Poistka v príkone: 10A, 1A
Kapacita batérie: 1500 mAh
Displej: 2,4" TFT displej, 240 x 320 pixelov

Výstupný tvar signálu: Sínusová vlna, štvorcová vlna, pulzná vlna, trojuholníková vlna, pílová vlna

Kategória výrobku: osciloskop

Rozsah frekvencie: 1 kHz - 100 kHz

Výstup signálu: trojuholník
pulz
obdĺžnikový
sínusový

Displej: LCD

Frekvenčný rozsah ARB: 1 - 100 kHz

: bez certifikátu

Rozmer.: (š x v) 85 mm x 103 mm

Frekvencia (max.): 100 kHz

Frekvencia (min.): 1 kHz

Šírka: 85 mm

V: 103 mm

Rozhranie: USB-C

Napájanie VDE: napájané akumulátorom
USB

Typ: Measurement Kit

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3207538 Joy-it Measurement Kit osciloskop, generátor signálu, multimeter 1 kHz - 100 kHz trojuholník, pulz, obdĺžnikový, sínusov

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3207538 Joy-it Measurement Kit osciloskop, generátor signálu, multimeter 1 kHz - 100 kHz trojuholník, pulz, obdĺžnikový, sínusov

Popis

Súprava meracej technológie Joy-it so zariadením 3 v 1 (digitálny osciloskop, tester súčiastok, generátor signálu), presným multimetrom s bezdotykovým meraním NCV a 115-dielnou sadou náradia skrutkovača.

Prenosný digitálny osciloskop na testovanie komponentov 3 v 1 Generátor signálu SMD LCR500
DSO-LCR500 kombinuje výhody digitálneho osciloskopu a výhody multifunkčného testera komponentov v kompaktnom a vysokokvalitnom kryte. S pomocou digitálneho osciloskopu môžu ambiciózni drotári vyhodnocovať časovo závislé signály bez toho, aby sa museli uchyľovať k drahej meracej technológii. Multifunkčný tester komponentov umožňuje aj rýchle a automatické rozpoznanie komponentov. Okrem toho má náš DSO-LCR500 ďalšie užitočné funkcie, ako je generátor signálu, dekodér infračerveného signálu a meranie Zenerových diód, senzorov DS18B20 a senzorov DHT11. Zariadenie je vybavené 1500 mAh batériou, ktorú je možné pohodlne nabíjať cez USB-C®. Integrovaný, sklopný stojan ešte viac uľahčuje obsluhu. Rozsiahly rozsah dodávky zahŕňa testovacie sondy SMD, testovacie svorky, sondy, káble krokosvoriek a BNC adaptéry.

Presný multimeter s bezdotykovým meraním NCV, JT-MT01
Multimeter JT-MT01 od Joy-IT prináša revolúciu do sveta elektrotechniky pre nadšencov aj profesionálov. Toto zariadenie, ktoré je stelesnením všestrannosti, sa ukazuje ako nepostrádateľný partner na vykonávanie všetkých elektrických meraní, či už ide o napätie, prúd,
Odpory, testy diód, meranie kapacity, frekvenčné rozbory či dokonca určovanie teploty. Táto komplexná funkcionalita robí z JT-MT01 švajčiarsky armádny nôž medzi multimetrami.

Vrcholom tohto najmodernejšieho prístroja je inovatívna technológia merania napätia bez kontaktu (NCV), ktorá používateľom umožňuje bezpečne identifikovať živé vodiče bez priameho kontaktu. Táto funkcia zaisťuje novú úroveň zabezpečenia a
Pohodlie pri odstraňovaní porúch a údržbe elektrických inštalácií.

Vďaka ergonomickému dizajnu JT-MT01 perfektne padne do ruky, zatiaľ čo na ľahko čitateľnom displeji sú prehľadne zobrazené všetky namerané hodnoty.
Jeho robustnosť a spoľahlivosť z neho robí verného spoločníka v každej dielni a na vonkajšie použitie.

JT-MT01 je známy nielen svojou presnosťou a jednoduchosťou použitia, ale aj schopnosťou ľahko prekonať náročné technické výzvy. Či už ste skúsený profesionál alebo zanietený kutil, tento multimeter je taký
navrhnuté tak, aby bola vaša práca efektívnejšia a bezpečnejšia. S JT-MT01 po svojom boku ste dobre vybavení na to, aby ste odomkli tajomstvá elektrotechniky a posunuli svoje projekty na vyššiu úroveň.

115-dielna sada nástrojov pre skrutkovače WE0001
V našej vysokokvalitnej 115-dielnej súprave náradia nájdete všetko náradie, ktoré potrebujete na opravu kvalitných elektronických zariadení, ako sú smartfóny a herné konzoly.
Okrem celkovo 98 bitov vyrobených z kvalitnej nástrojovej ocele S2 obsahuje nástroje na bezpečné otváranie, uchopenie a páčenie.
Celá sada je zabalená v priehľadnom plastovom úložnom boxe, ktorý je možné použiť aj na triedenie skrutiek počas používania.

Tento text bol preložený strojovo.

Prevedenie

Funkcie
Digitálny osciloskop
Tester komponentov
Tester kontinuity
Generátor signálu
Meranie Zenerových diód
Meranie snímačov DS18B20
Merania zo senzorov DHT11
Infračervený dekodér
Funkcia stojana Integrovaný stojan, ktorý je možné zložiť o 90°
1500 mAh lítiová batéria, dobíjateľná cez USB-C®
2,4" TFT farebný displej, LED podsvietenie, 320x240 pixelov
Angličtina Nemčina

Rozsah dodávky

Osciloskop DSO-LCR500, generátor signálu
Návod
USB C kábel
3x testovacia svorka
3x testovacie hroty SMD
Sonda
Kábel s aligátorovou sponou
BNC adaptér
Ručný multimeter JT-MT01
Návod
Kábel USB-C®
2x testovací tip
WE-0001 115-dielna sada náradia na skrutkovanie (bity, skrutkovač, držiak bitov, flexibilné predĺženie, pinzeta, otváracie nástroje, trsátka, prísavka, magnetizér)
