Name: Tektronix TBS2202B digitálny osciloskop 200 MHz 2 GSa/s 5 Mpts 8 Bit digitálne pamäťové médium (DSO) 1 ks
Brand: Tektronix
SKU: 2237860
Availability: BackOrder

Digitálny osciloskop s dvoma vlnovitými signálmi na obrazovke, mnohými ovládacími tlačidlami a konektormi na pravej strane.

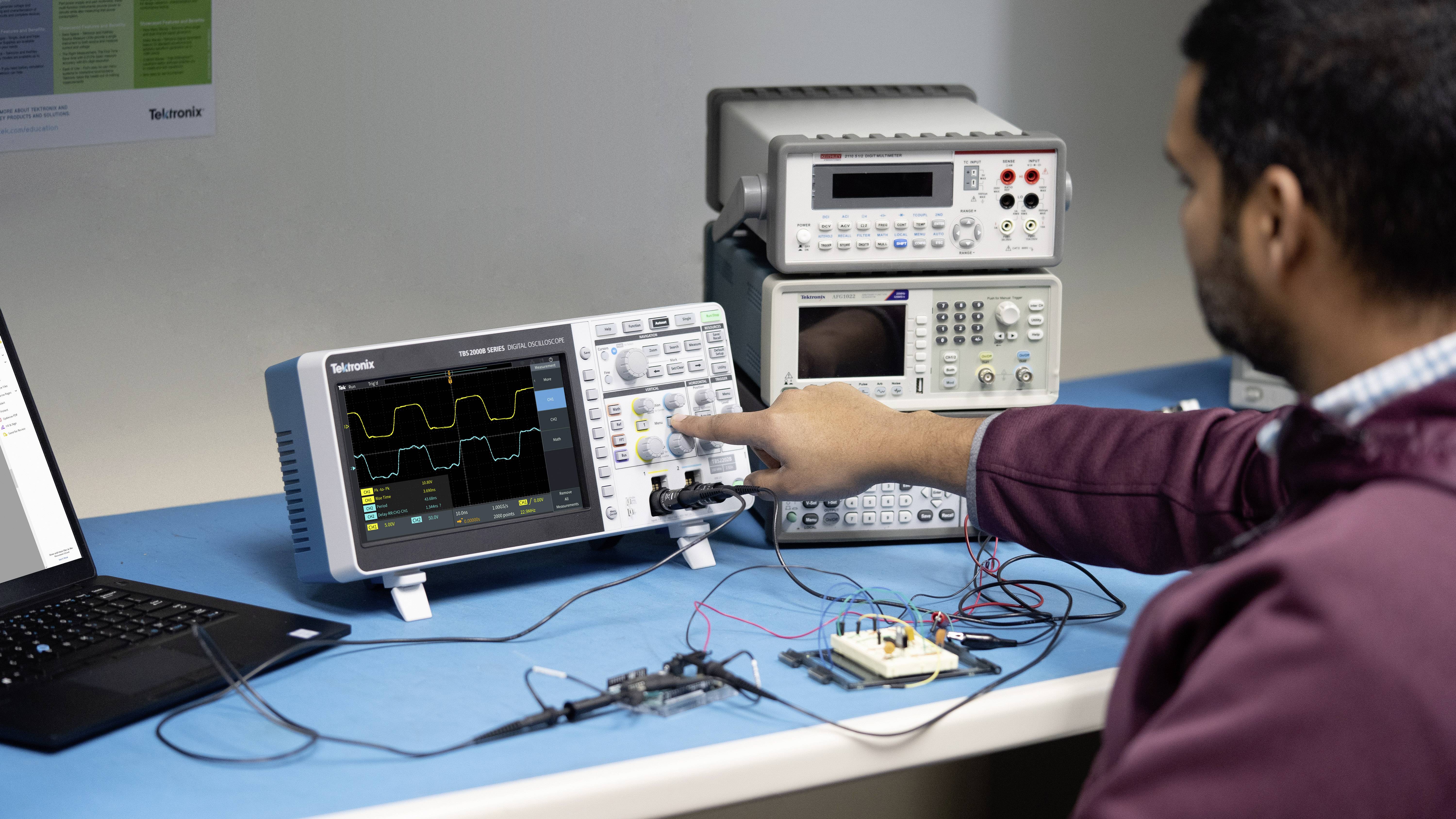

Muž obsluhuje osciloskop pri stole, ktorý je prepojený s elektronickými zariadeniami a laptopom.

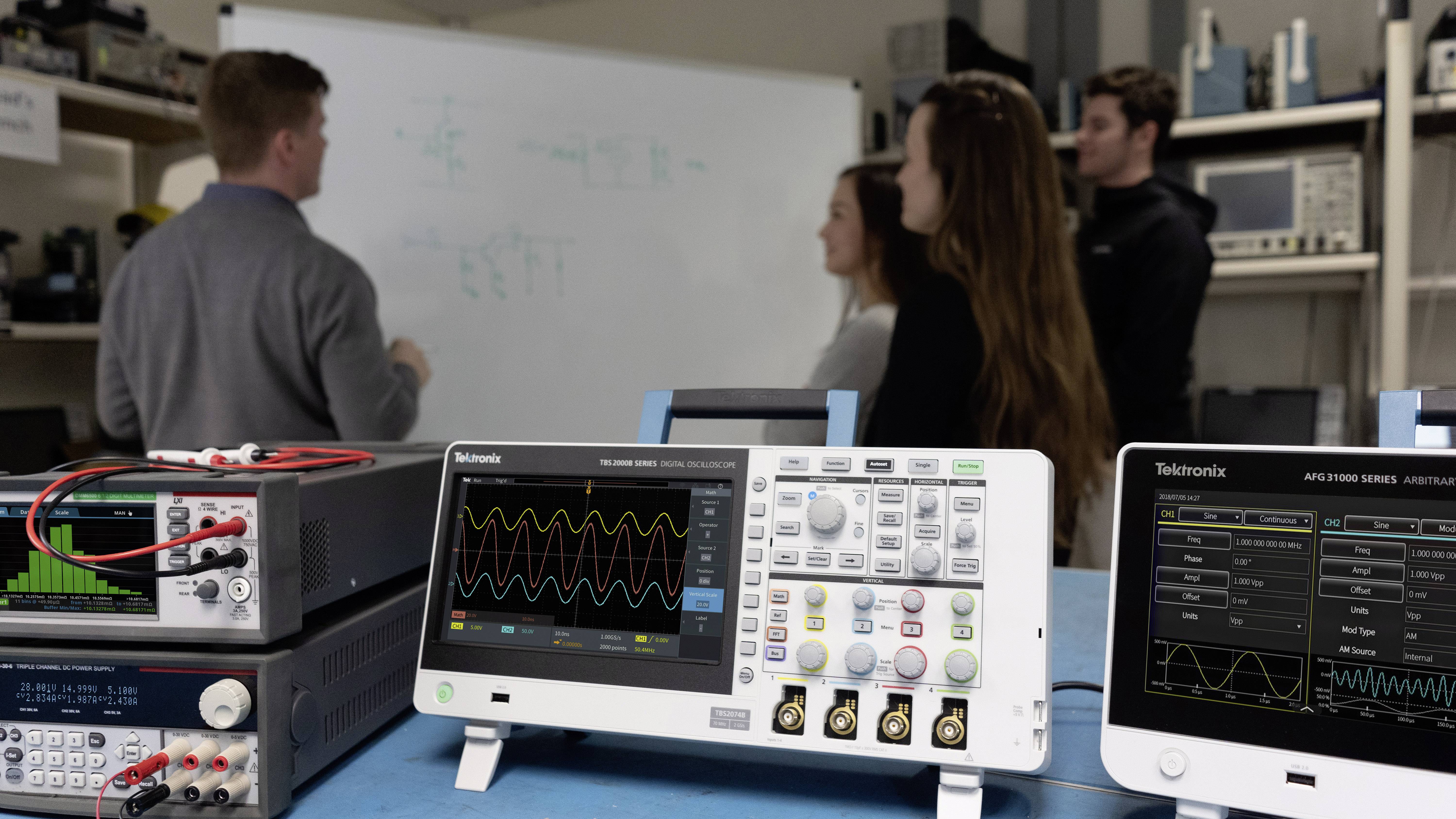

Štyria ľudia diskutujú o schémach na bielej tabuli v laboratóriu, pričom v popredí sú rôzne osciloskopy a meracie prístroje.

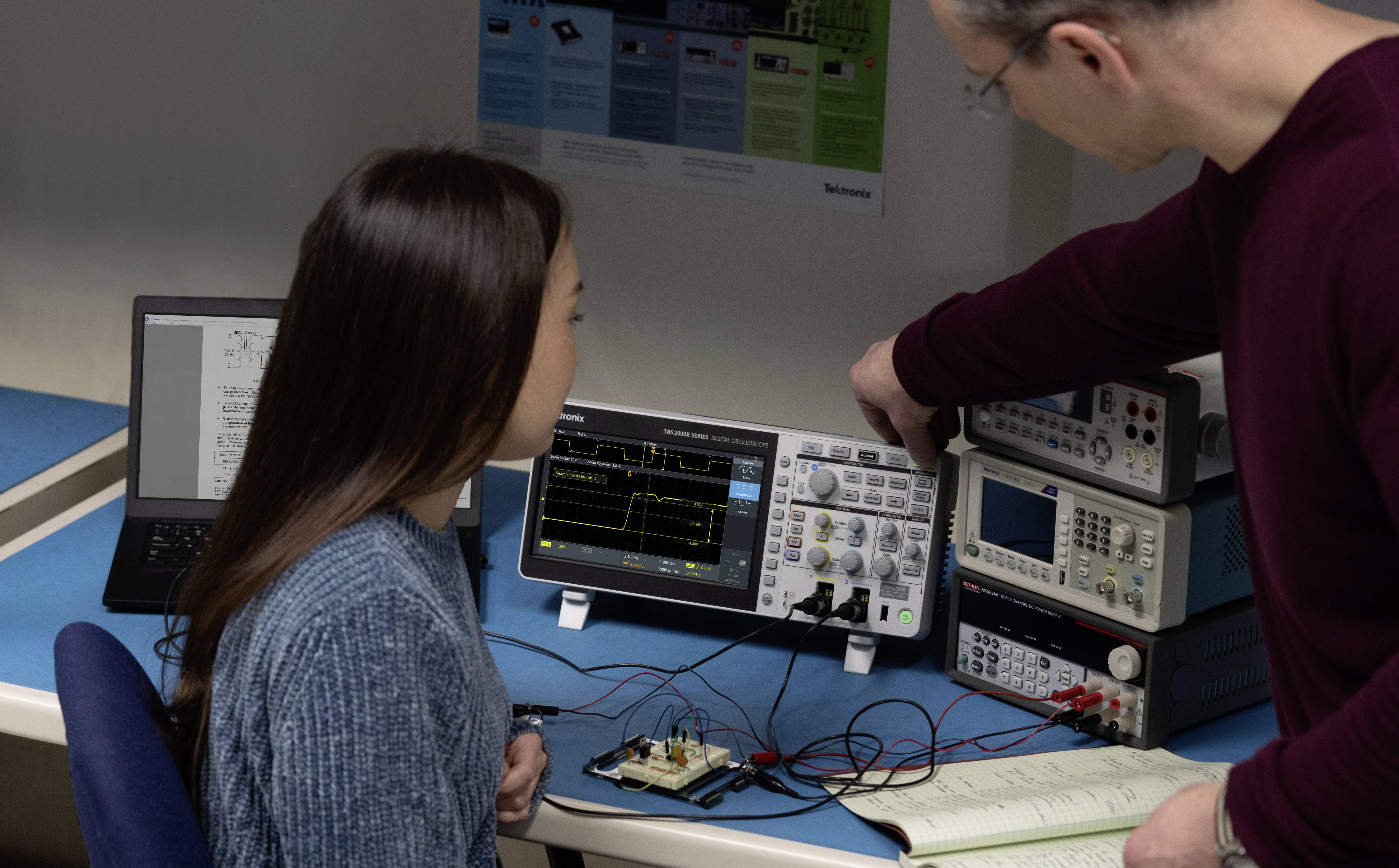

Muž vysvetľuje žene obsluhu osciloskopu v laboratóriu s viacerými elektronickými zariadeniami a laptopmi.

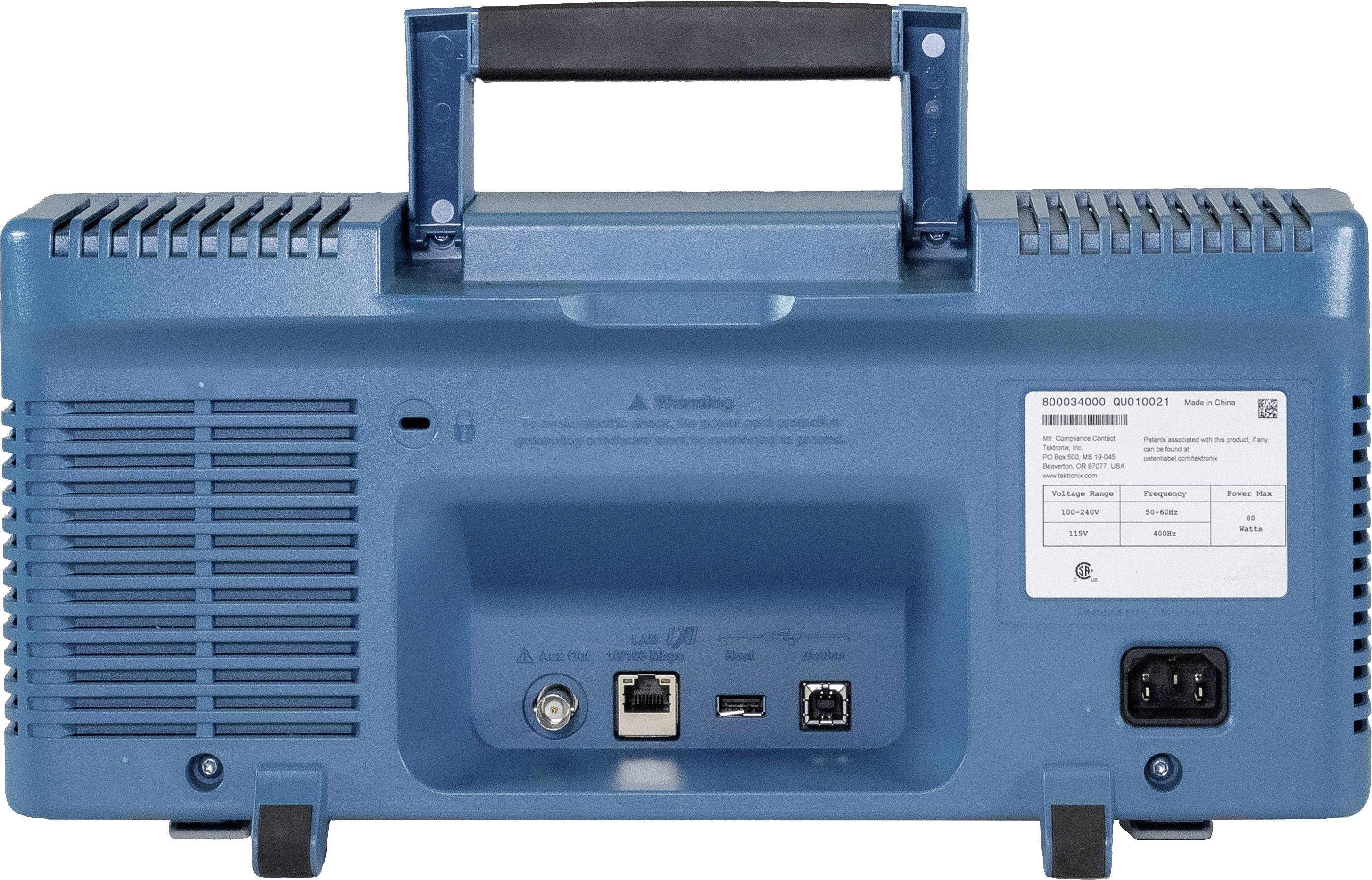

Prenosné modré elektronické zariadenie s rukoväťou, vetracími otvormi, konektormi a štítkom s technickými špecifikáciami na zadnej strane.

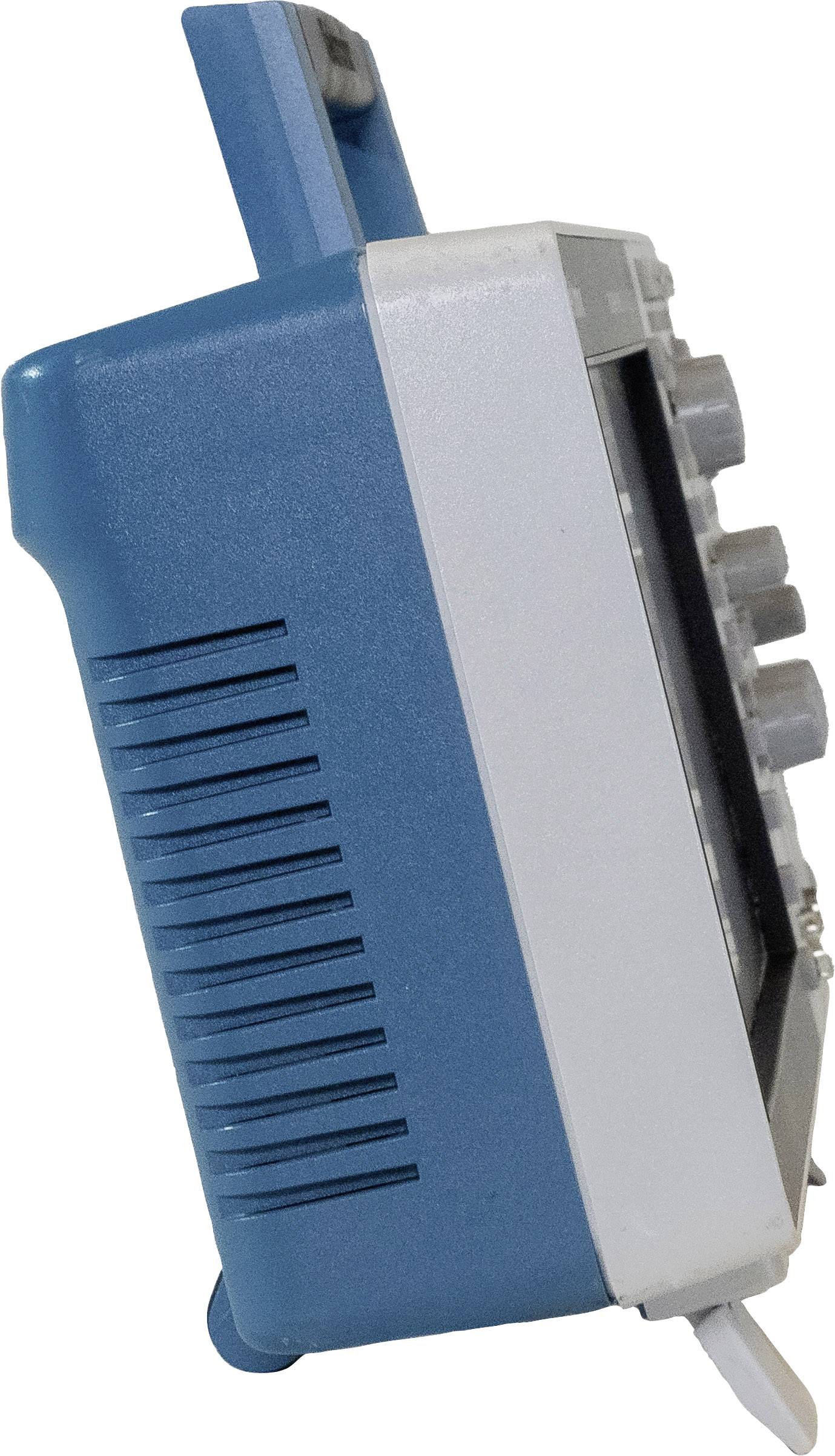

Elektronické zariadenie s modro-sivým povrchom, pohľad z boku. Má niekoľko tlačidiel a zobrazuje technické vybavenie.

1/6

Datasheety: (PDF)

Celkom (3 945,00 € / kus)

3 945,00 €

s DPH

Doprava zadarmo

Dostupné len pre firemných zákazníkov

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Digitálny osciloskopTBS2202B

200 MHz
Počet analógových vstupov 2
Rozhranie sondy TekVPI podporuje aktívne, diferenciálne a prúdové sondy s automatickým škálovaním a jednotkami
HelpEverywhere poskytuje užitočné tipy na obrazovke pre nových používateľov
Integrovaná príručka Scope Intro poskytuje prevádzkové pokyny a základy osciloskopu
Plne kompatibilný so softvérom TekSmartLab pre laboratórne riadenie

Technické parametre

Kategória výrobku: digitálny osciloskop

Šírka pásma: 200 MHz

Vzorkovacej frekvencie na kanál: 2 GSa/s

Displej: 9 "(22,86 cm) TFT displej

Rozlíšenie: 8 Bit

Veľkosť obrazovky: 9 palca

Vlastnosti osciloskopu: digitálne pamäťové médium (DSO)

Počet analógových vstupov: 2

: bez certifikátu

Vertikálna odchýlka: 2 mV / div 10 V / div

Vstupná impedancia: 1 MΩ ± 0 %, 13 pF ± 1.5 p

Vstupné spojenie: DC, AC alebo GND

Napájanie: 230 V/AC

Rozmer.: (d x š x v) 117.7 x 372.4 x 174.9 mm

Hmotnosť: 2620 g

Displej: 800 x 480 TFT

Šírka: 372.4 mm

V: 174.9 mm

Dĺžka: 117.7 mm

Rozhranie: USB

Hĺbka pamäte na kanál (Mpts): 5 Mpts

Typ: TBS2202B

Varianty(Všetky ceny sú s DPH)

Počet analógových vstupov

Kalibrované podľa

Šírka pásma

Vlastnosti osciloskopu

Tektronix TBS2202B digitálny osciloskop 200 MHz 2 GSa/s 5 Mpts 8 Bit digitálne pamäťové médium (DSO) 1 ks

Objednávacie číslo:2237860

Čoskoro k dispozícii

Conrad Electronic

Tento produkt

bez certifikátu

200 MHz

digitálne pamäťové médium (DSO)

Min.: 1

Násobky: 1

3 945,00 €^*

Tektronix TBS2072B digitálny osciloskop 70 MHz 2 GSa/s 5 Mpts 8 Bit digitálne pamäťové médium (DSO) 1 ks

Objednávacie číslo:2237856

Okamžité doručenie: Št 22. 10.

1 KsConrad Electronic

bez certifikátu

70 MHz

digitálne pamäťové médium (DSO)

Min.: 1

Násobky: 1

2 025,00 €^*

Tektronix TBS2072B digitálny osciloskop Kalibrované podľa (DAkkS) 70 MHz 2 GSa/s 8 Bit 1 ks

Objednávacie číslo:2468946

Doručenie: Pi 6. 11.

Conrad Electronic

DAkkS

70 MHz

Min.: 1

Násobky: 1

2 415,00 €^*

Tektronix TBS2072B digitálny osciloskop Kalibrované podľa (ISO) 70 MHz 2 GSa/s 5 Mpts 8 Bit digitálne pamäťové médium (DSO) 1 ks

Objednávacie číslo:2468365

Doručenie: Pi 30. 10.

Conrad Electronic

ISO

70 MHz

digitálne pamäťové médium (DSO)

Min.: 1

Násobky: 1

2 229,00 €^*

Tektronix TBS2074B digitálny osciloskop 70 MHz 2 GSa/s 5 Mpts 8 Bit digitálne pamäťové médium (DSO) 1 ks

Objednávacie číslo:2237857

Čoskoro k dispozícii

Conrad Electronic

bez certifikátu

70 MHz

digitálne pamäťové médium (DSO)

Min.: 1

Násobky: 1

3 425,00 €^*

Tektronix TBS2074B digitálny osciloskop Kalibrované podľa (DAkkS) 70 MHz 2 GSa/s 8 Bit 1 ks

Objednávacie číslo:2468949

Doručenie: St 25. 11.

Conrad Electronic

DAkkS

70 MHz

Min.: 1

Násobky: 1

3 819,00 €^*

Tektronix TBS2074B digitálny osciloskop Kalibrované podľa (ISO) 70 MHz 2 GSa/s 5 Mpts 8 Bit digitálne pamäťové médium (DSO) 1 ks

Objednávacie číslo:2468368

Doručenie: St 18. 11.

Conrad Electronic

ISO

70 MHz

digitálne pamäťové médium (DSO)

Min.: 1

Násobky: 1

3 635,00 €^*

Tektronix TBS2102B digitálny osciloskop 100 MHz 2 GSa/s 5 Mpts 8 Bit digitálne pamäťové médium (DSO) 1 ks

Objednávacie číslo:2237858

Čoskoro k dispozícii

Conrad Electronic

bez certifikátu

100 MHz

digitálne pamäťové médium (DSO)

Min.: 1

Násobky: 1

2 799,00 €^*

Tektronix TBS2102B digitálny osciloskop Kalibrované podľa (DAkkS) 100 MHz 2 GSa/s 5 Mpts 8 Bit digitálne pamäťové médium (DSO) 1 ks

Objednávacie číslo:2468951

Doručenie: Št 7. 1. 2027

Conrad Electronic

DAkkS

100 MHz

digitálne pamäťové médium (DSO)

Min.: 1

Násobky: 1

3 195,00 €^*

Tektronix TBS2102B digitálny osciloskop Kalibrované podľa (ISO) 100 MHz 2 GSa/s 8 Bit 1 ks

Objednávacie číslo:2468370

Doručenie: Ut 29. 12. 2026

Conrad Electronic

ISO

100 MHz

Min.: 1

Násobky: 1

3 009,00 €^*

Na stiahnutie

Datasheet

Datasheet 2237860 Tektronix TBS2202B digitálny osciloskop 200 MHz 2 GSa/s 5 Mpts 8 Bit digitálne pamäťové médium (DSO) 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2237860 Tektronix TBS2202B digitálny osciloskop 200 MHz 2 GSa/s 5 Mpts 8 Bit digitálne pamäťové médium (DSO) 1 ks

Popis

Osciloskopy série TBS2000B s 9-palcovým displejom WVGA, dĺžkou záznamu 5 miliónov bodov a vzorkovacou frekvenciou 2 GS / s a zobrazujú podstatne viac signálov, ktoré vám pomôžu ladiť a overovať návrhy. Analyzujte svoje signály ľahko a bezpečne pomocou nových kurzorových displejov s vlnovým tvarom a 32 automatických meraní, každý s informačnými tipmi. Rozhranie sondy TekVPI® podporuje tradičné pasívne sondy BNC, ale tiež umožňuje široké pokrytie aplikácií najnovšími aktívnymi napäťovými a prúdovými sondami.

Tento text bol preložený strojovo.
