Tektronix TBS2204B digitálny osciloskop Kalibrované podľa (ISO) 200 MHz 2 GSa/s 8 Bit 1 ks

Osciloskop zobrazuje vlnovú krivku so žltými čiarami na obrazovke. Má niekoľko ovládacích gombíkov a prepínačov.

Štyria ľudia diskutujú o elektronickej schéme zapojenia na bielej tabuli. V popredí sú osciloskopy.

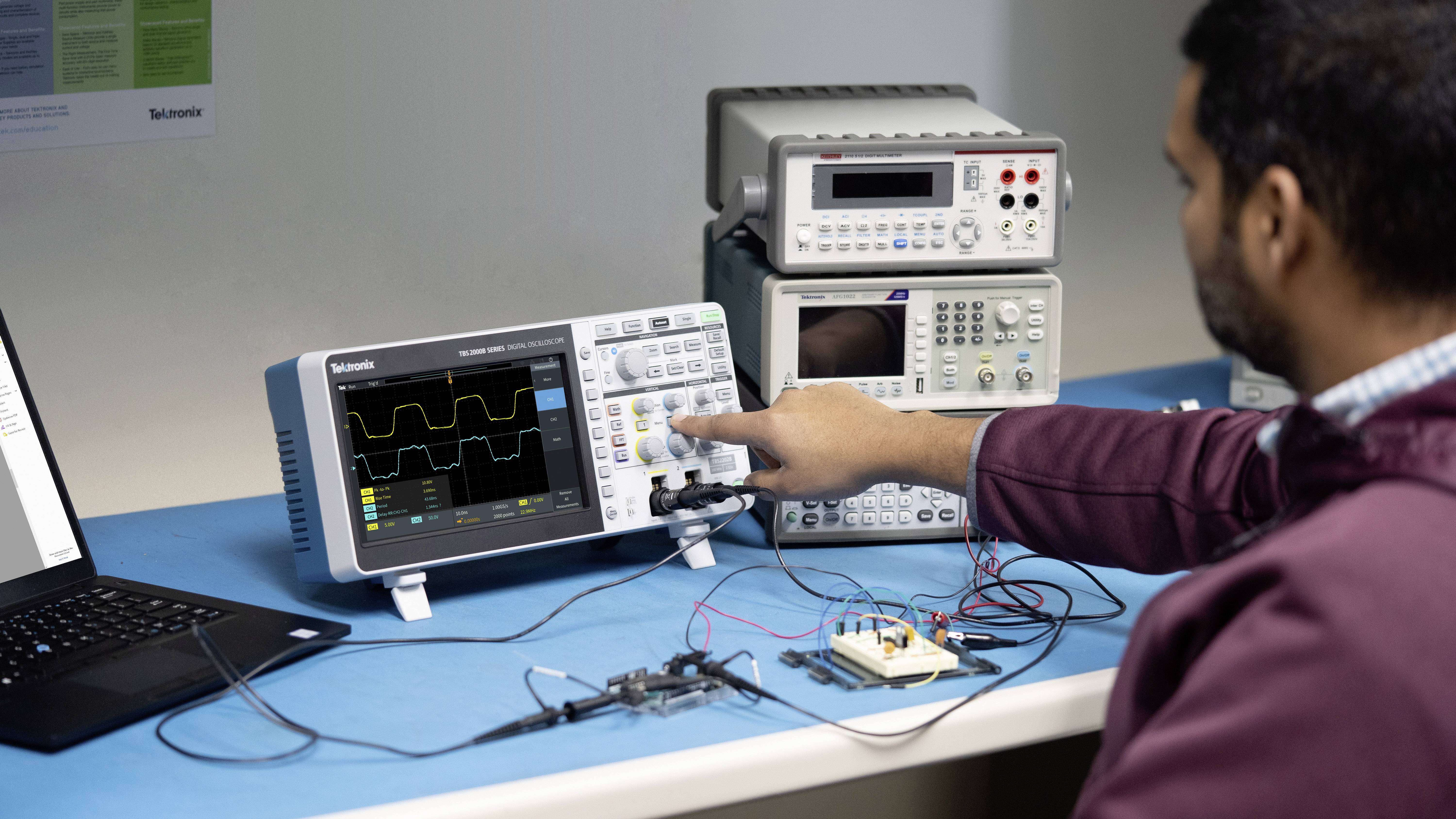

Osoba obsluhuje osciloskop, ktorý zobrazuje elektronické signály. Vedľa neho sa nachádzajú ďalšie meracie prístroje a laptop.

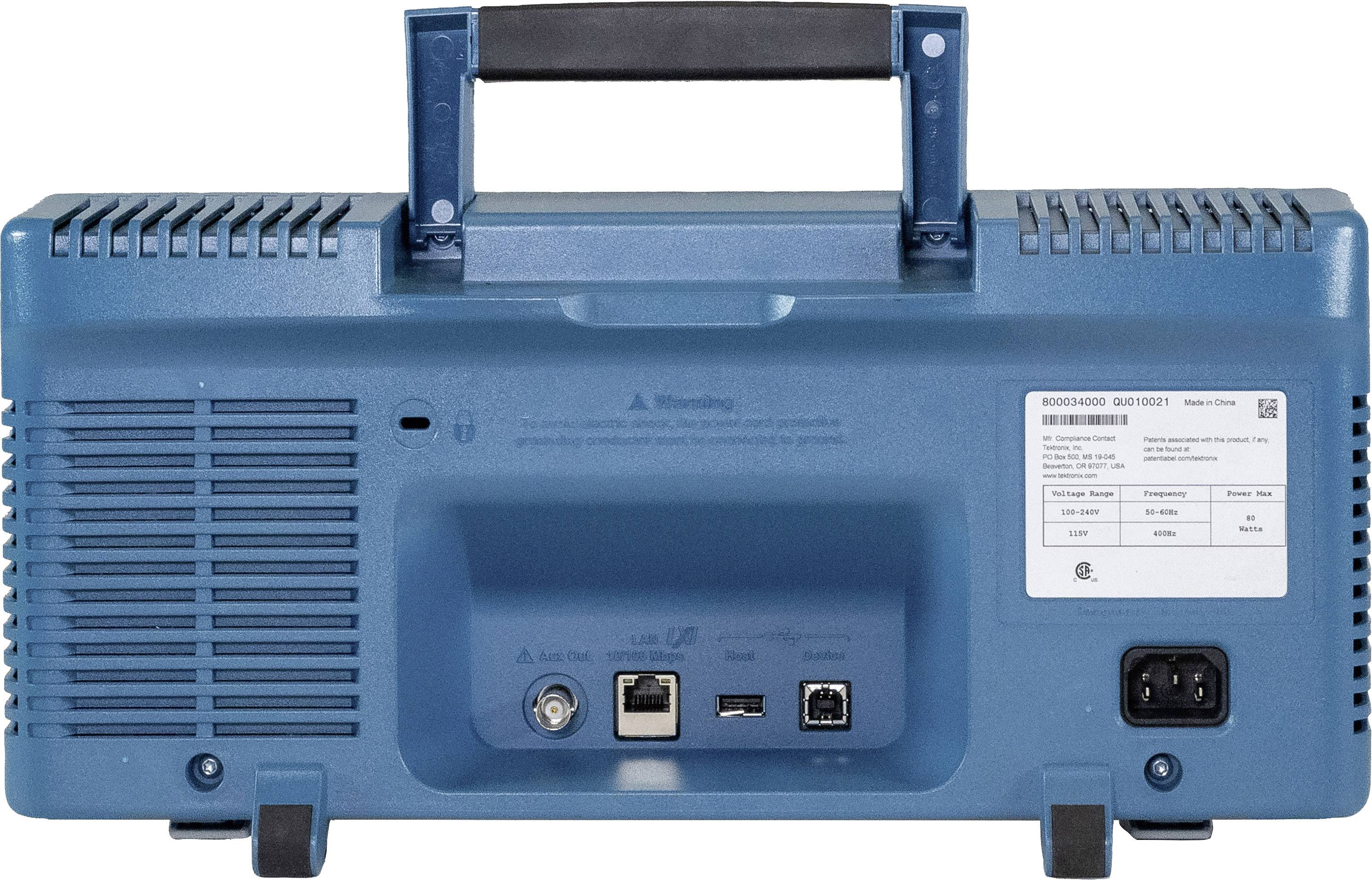

Zadná strana medicínskeho zariadenia s rukoväťou, ethernetovým a USB portom, štítkami a výstražnými upozorneniami.

Muž ukazuje žene na osciloskop v laboratóriu. Prístroje merajú elektronické obvody.

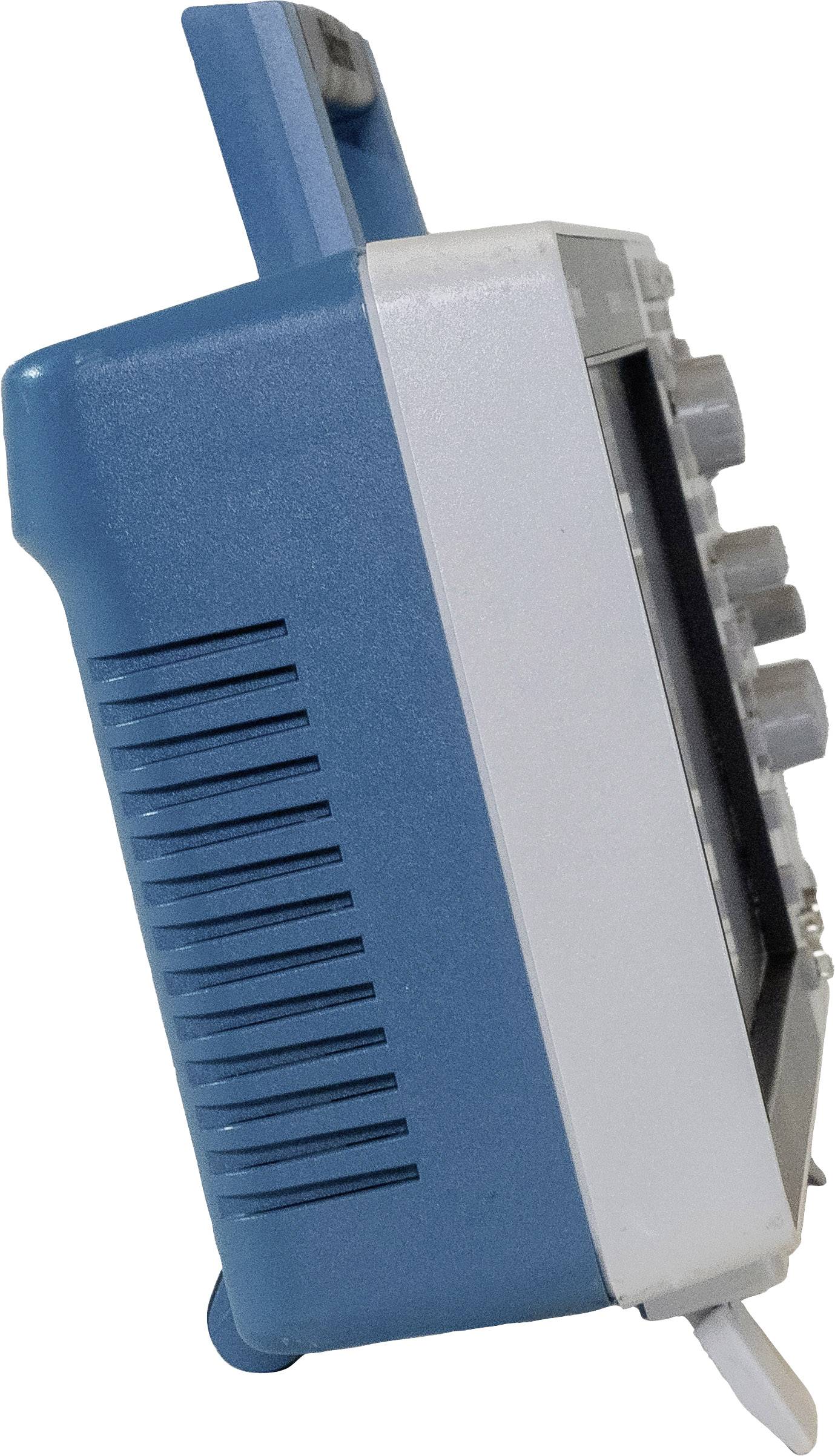

Prenosné elektronické zariadenie modro-bielej farby s viacerými tlačidlami na prednej strane, so zreteľnými vetrácimi otvormi po boku.

1/6

Dodatočné informácie:

Doručenie: Pi 18. 9.

Počet

Set(y)

Celkom (3 865,85 € / kus)

4 245,83 €

-9 %

3 865,85 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Digitálny osciloskop TBS2204B

200 MHz
Počet analógových vstupov max. 4
Rozhranie sondy TekVPI podporuje aktívne, diferenciálne a prúdové sondy s automatickým stupňovaním a jednotkami
HelpEverywhere poskytuje užitočné rady pre nových používateľov na obrazovke
Integrovaná príručka Scope Intro poskytuje návod na obsluhu a základy osciloskopu
Plne kompatibilný so softvérom na správu laboratórií TekSmartLab pre vzdelávanie

Technické parametre

Kategória výrobku: digitálny osciloskop

Šírka pásma: 200 MHz

Vzorkovacej frekvencie na kanál: 2 GSa/s

Displej: 9 "(22,86 cm) TFT displej

Rozlíšenie: 8 Bit

Počet analógových vstupov: 4

: ISO

Vertikálna odchýlka: 2 mV / div 10 V / div

Vstupná impedancia: 1 MΩ ± 0 %, 13 pF ± 1.5 p

Vstupné spojenie: DC, AC alebo GND

Napájanie: 230 V/AC

Rozmer.: (d x š x v) 128.1 x 412.8 x 201.5 mm

Hmotnosť: 4080 g

Displej: 800 x 480 TFT

Šírka: 412.8 mm

V: 201.5 mm

Dĺžka: 128.1 mm

Rozhranie: USB

Typ: TBS2204B

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2468369 Tektronix TBS2204B digitálny osciloskop Kalibrované podľa (ISO) 200 MHz 2 GSa/s 8 Bit 1 ks

Prehlásenie o zhode

Prehlásenie o zhode 2468369 Tektronix TBS2204B digitálny osciloskop Kalibrované podľa (ISO) 200 MHz 2 GSa/s 8 Bit 1 ks

Popis

Osciloskopy radu TBS2000B s 9-palcovým displejom WVGA, dĺžkou záznamu 5 miliónov bodov a vzorkovacou frekvenciou 2 GS / s zachytávajú a zobrazujú výrazne viac signálov, ktoré vám pomôžu pri ladení a overovaní návrhov. Analyzujte svoje signály jednoducho a bezpečne pomocou nových kurzorových displejov s vlnovým tvarom a 32 automatických meraní, z ktorých každé má informatívne tipy. Rozhranie sondy TekVPI® podporuje tradičné pasívne sondy BNC, ale tiež umožňuje široké pokrytie aplikácií s najnovšími sondami aktívneho napätia a prúdu.

Tento text bol preložený strojovo.
