VOLTCRAFT DSO-2104 digitálny osciloskop Kalibrované podľa (ISO) 100 MHz 4-kanálová 1 GSa/s 80 kpts 8 Bit digitálne pamäť

Obrazovka osciloskopu zobrazuje vlnové diagramy vo viacerých farbách, s označenými osami a údajmi v MHz. Vľavo štyri vstupné kanály.

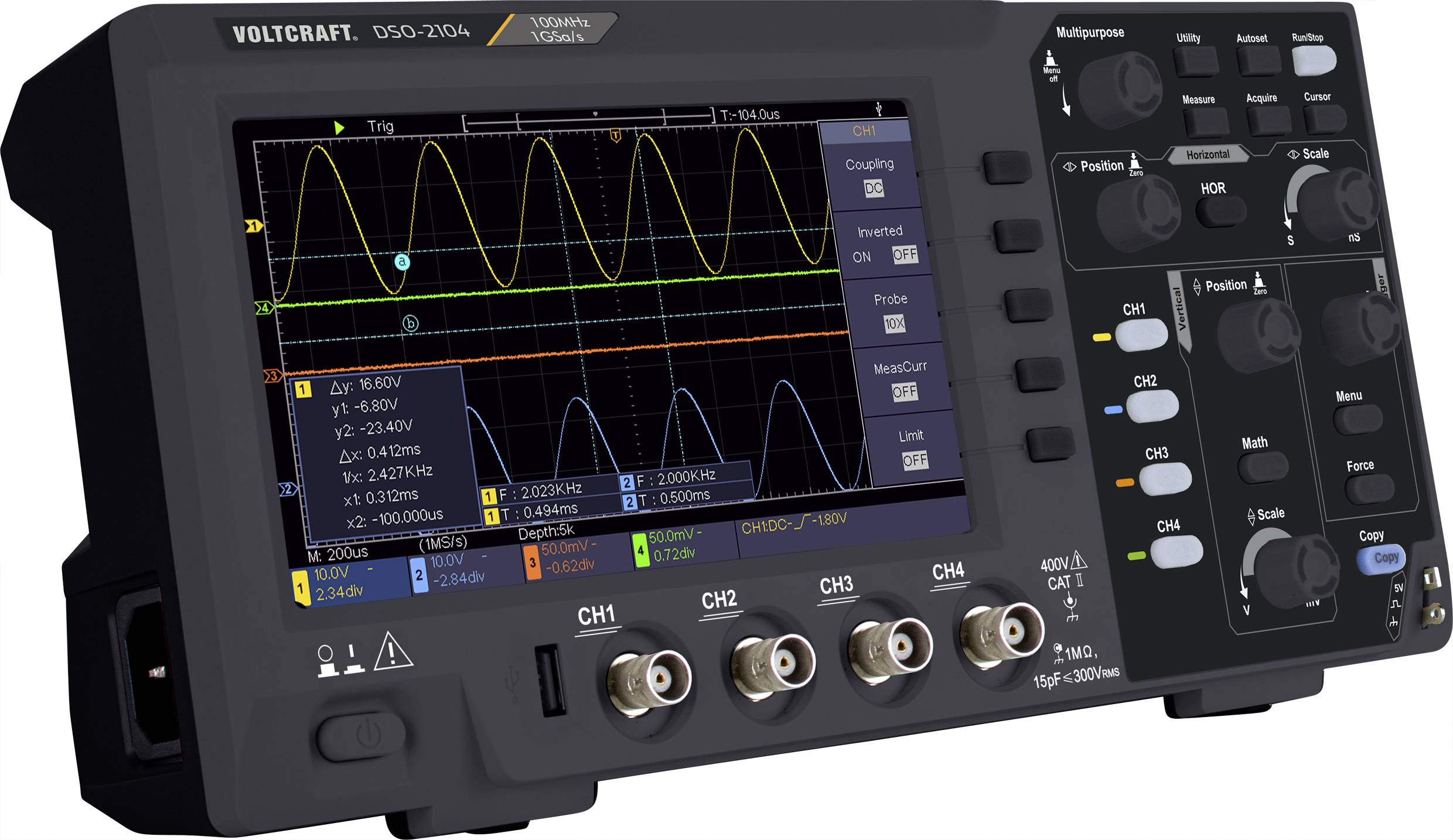

Osciloskop so sedempalcovým displejom zobrazuje dve žlté a modré sinusové vlny. Ovládacie gombíky a konektory sú umiestnené na prednej strane.

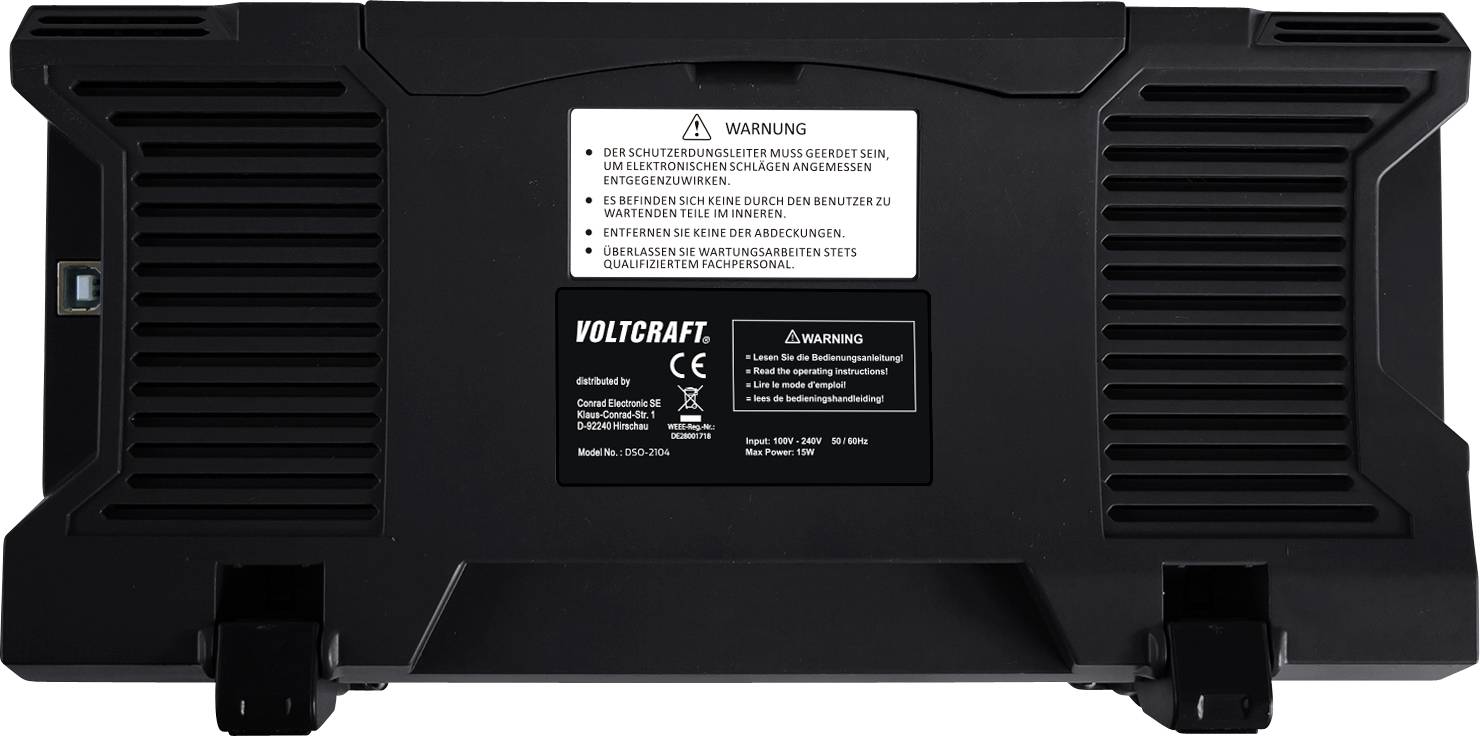

Zadná strana zariadenia Voltcraft s vetracími otvormi a bezpečnostnými upozorneniami vrátane poznámky o používaní len odborným personálom.

Stolový mixér z bočného pohľadu s viacerými ovládacími tlačidlami. Zariadenie pôsobí kompaktne a funkčne, vhodné na mixovanie.

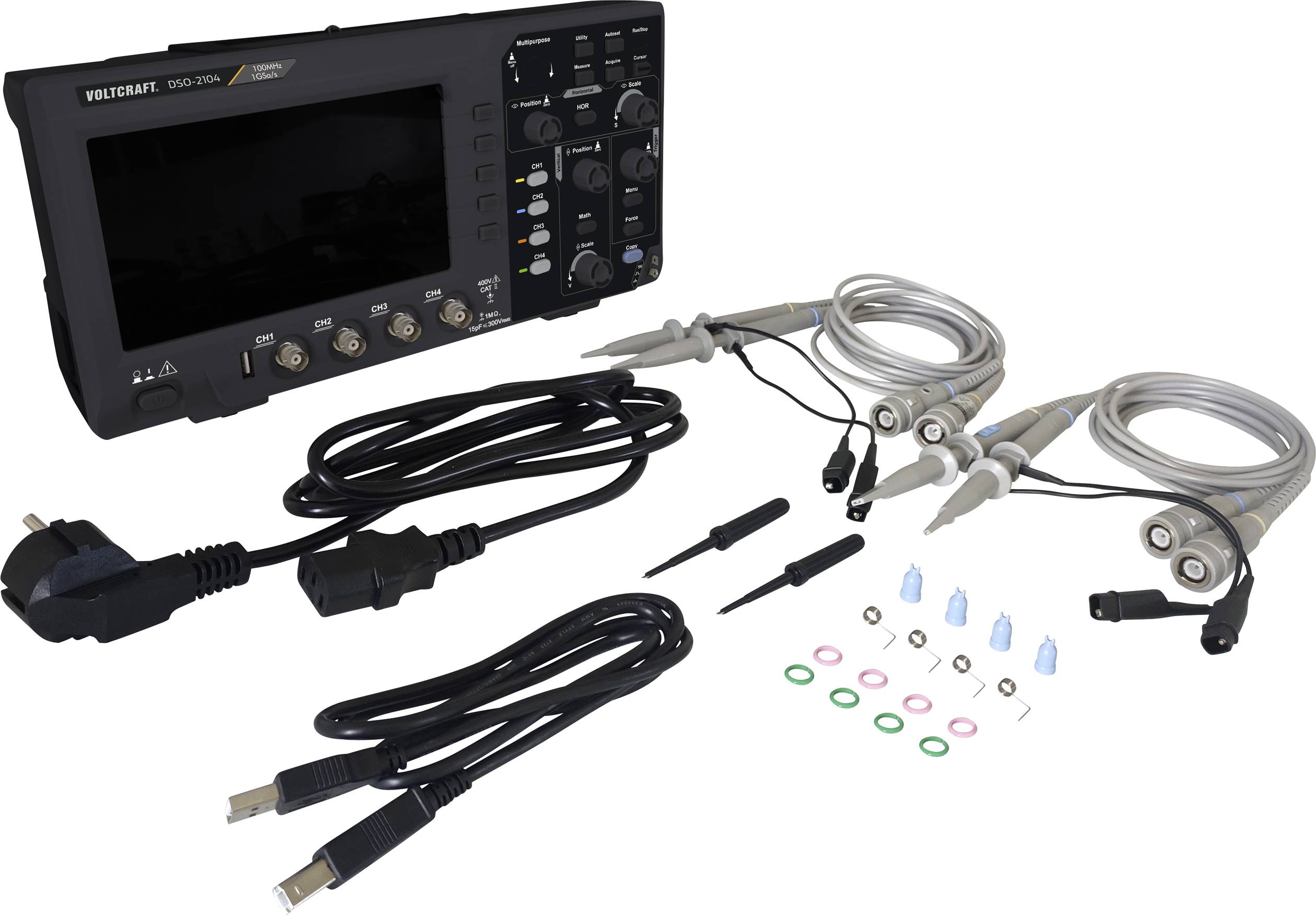

Osciloskop s príslušenstvom. Vidieť hlavný prístroj s viacerými pripojovaciami káblami, meracími hrotmi, sieťovým káblom a malými farebnými označeniami.

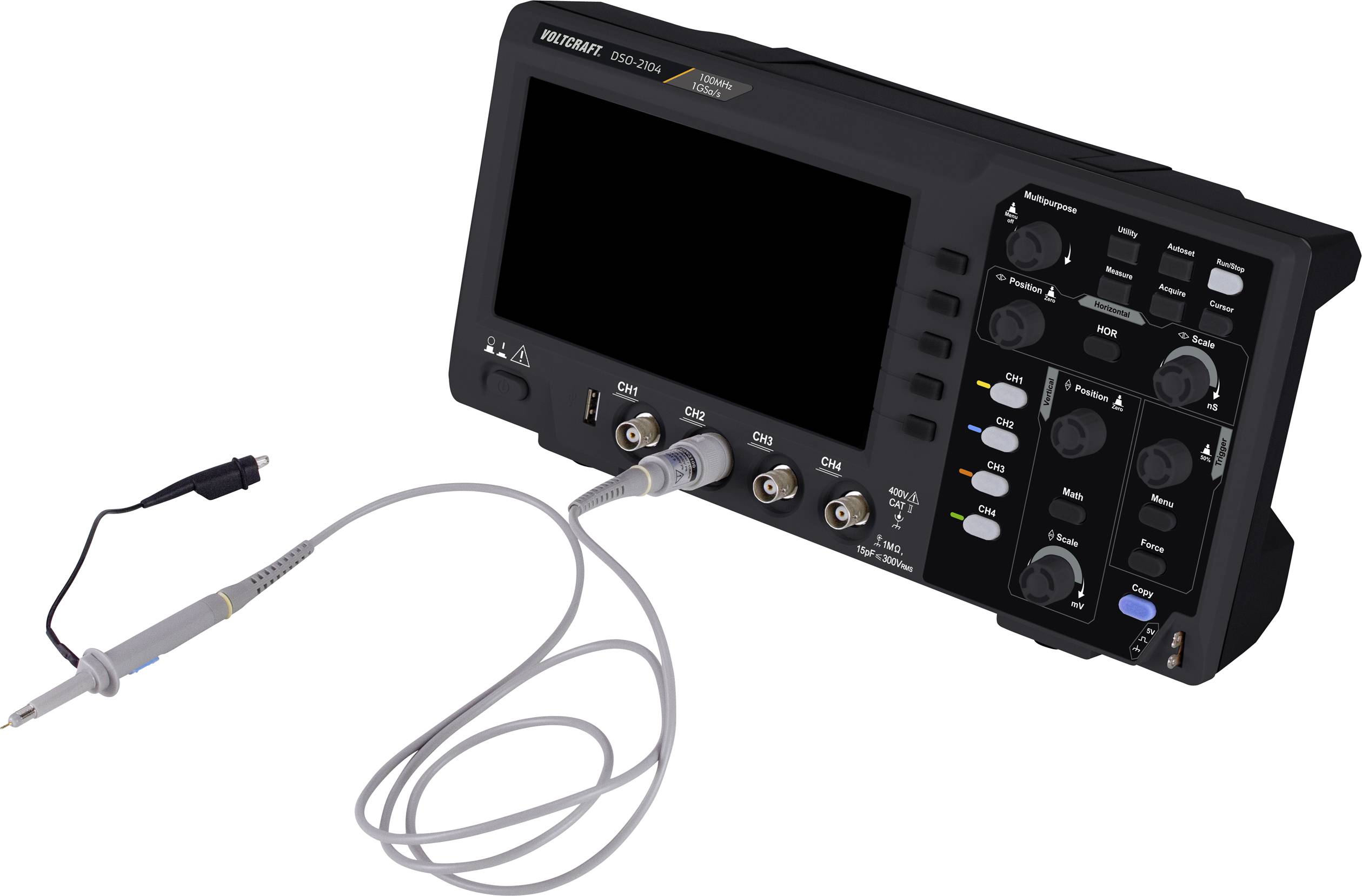

Elektronický osciloskop s digitálnym displejom a ovládacími tlačidlami. Meraná sonda s káblom je pripojená. Zariadenie na monitorovanie signálu.

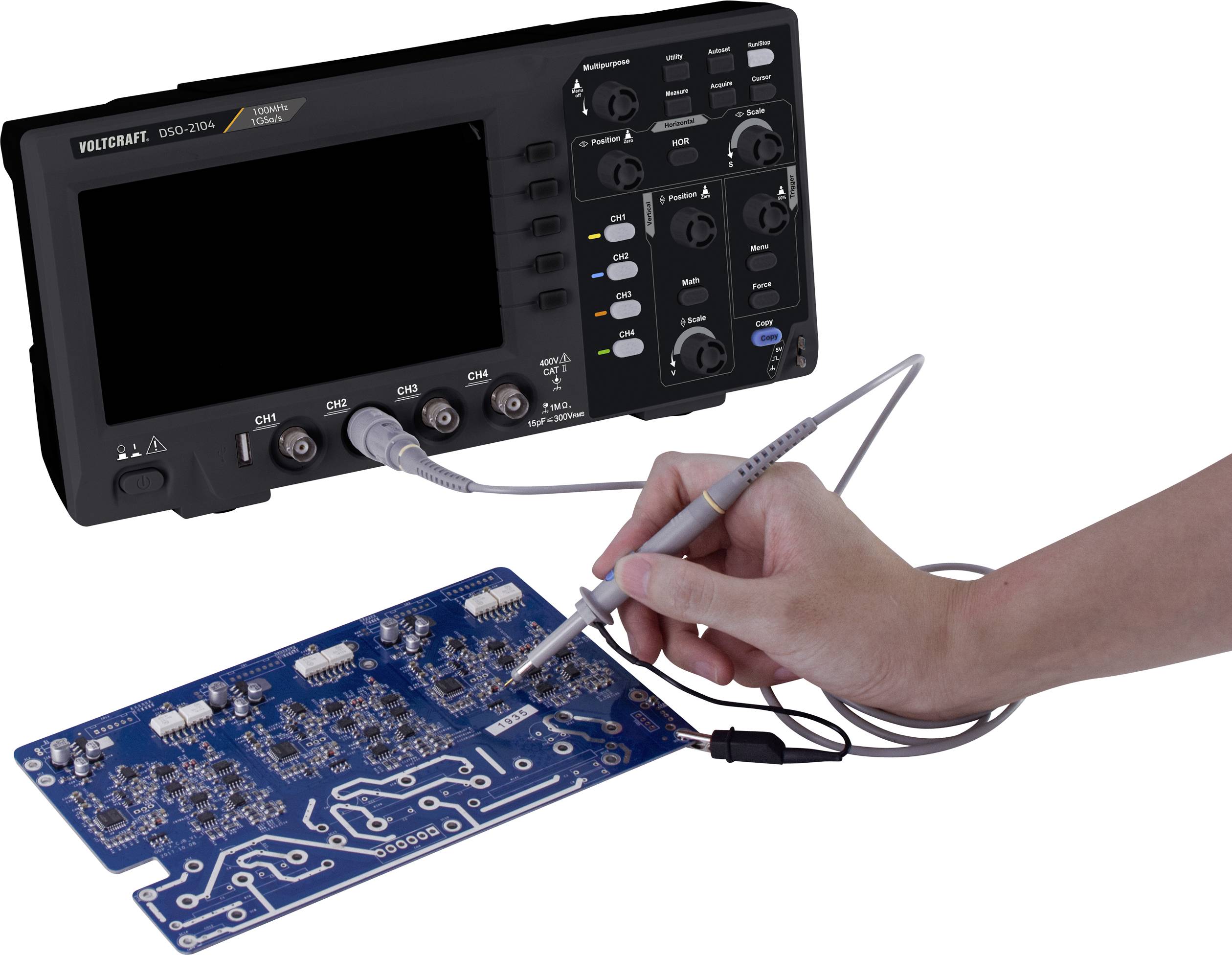

Digitálny osciloskop meria signály na modrej doske plošných spojov. Ruka drží sondu, ktorá je pripojená k obvodu.

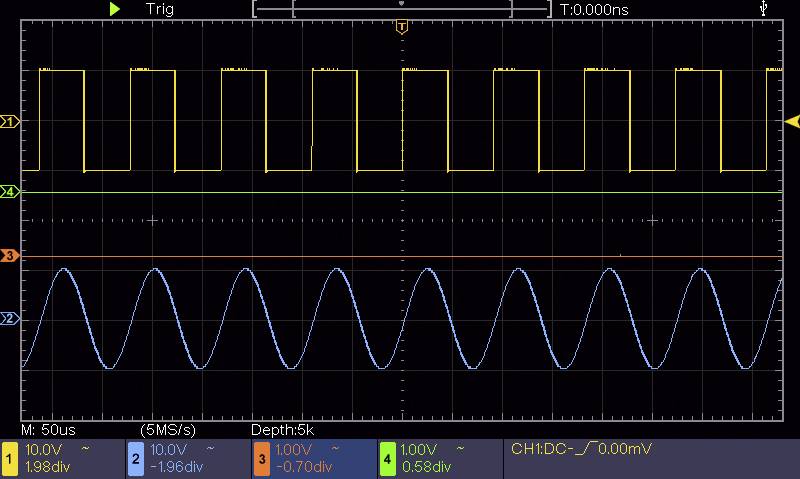

Displej osciloskpu zobrazuje dva signály: žltý obdĺžnikový signál hore a modrý sinusový signál dole, s vyznačenými osami.

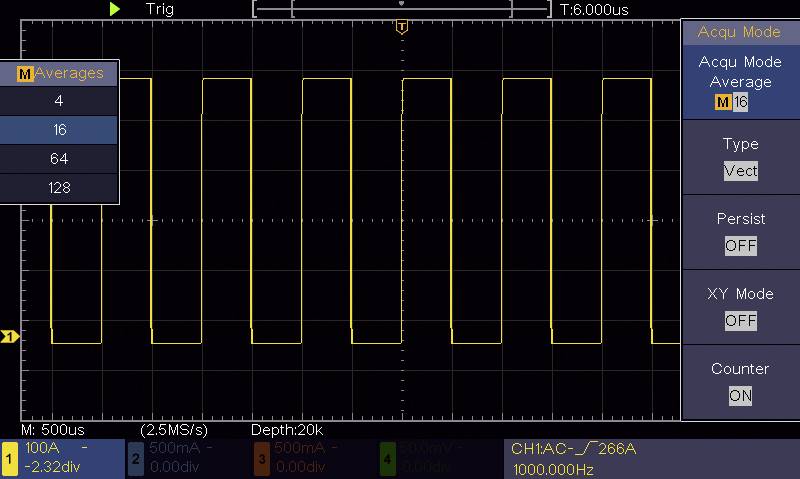

Obraz na osciloskopu zobrazuje obdĺžnikový signál s pravidelným striedaním horných a dolných fáz. Hodnoty na ľavom okraji sú možnosti výberu pre priemernú agregáciu.

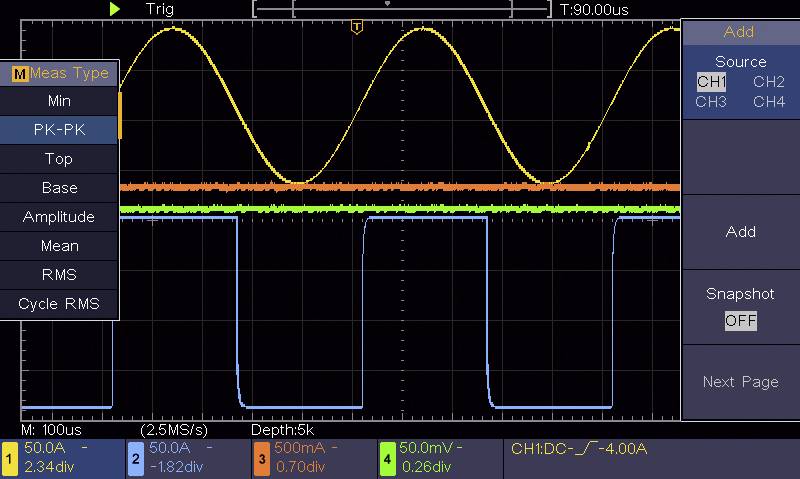

Pohľad na osciloskop so štyrmi priebehmi. Žlté, zelené, modré a oranžové krivky zobrazujú priebehy napätia a prúdu. Ponuka na výber meracích parametrov vľavo.

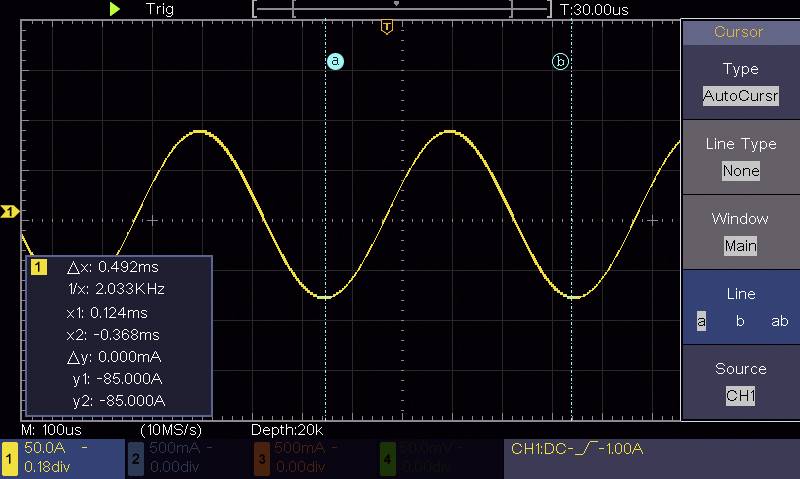

'Displej osciloskopu zobrazuje žltú sinusovú krivku. Namerané hodnoty: Δx: 0,493 ms, f: 2,033 kHz, yt: -85,000 mA, y2: -85,000 mA.'

Osciloskopický obraz zobrazuje päť vlnitých signálov v rôznych farbách: žltej, zelenej, červenej, modrej a tyrkysovej. Horizontálne časové a vertikálne napäťové osi sú viditeľné.

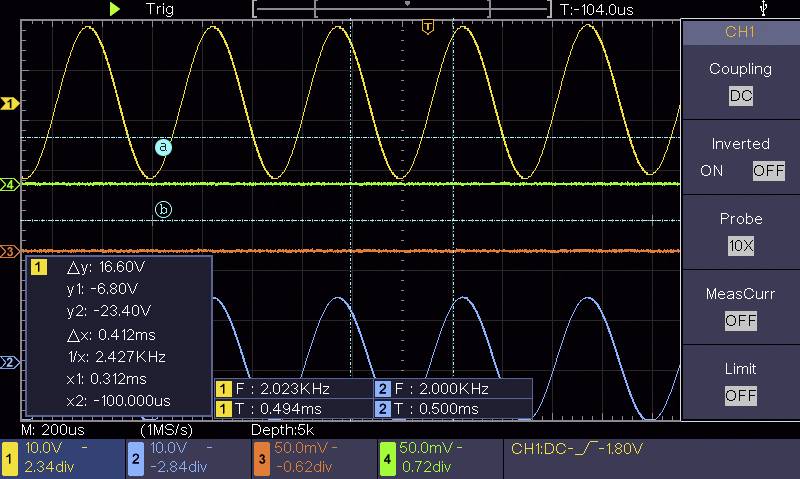

Obrazovka osciloskopu zobrazuje dve sinusové vlny v rôznych farbách a amplitúdach. Frekvencie: 2,023 kHz a 2,000 kHz. Delta Y hodnota: 16,60 V.

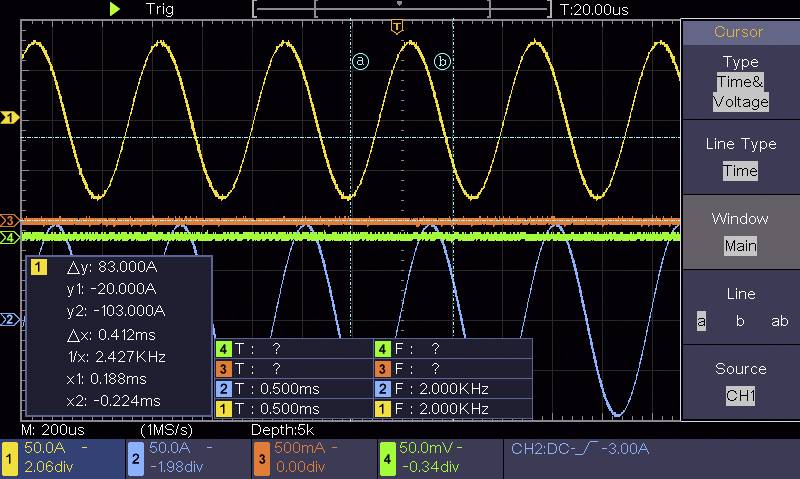

Obrazovka osciloskopu zobrazuje niekoľko signálových priebehov s diferenciálnymi meraniami v časovej oblasti a hodnotami napätia.

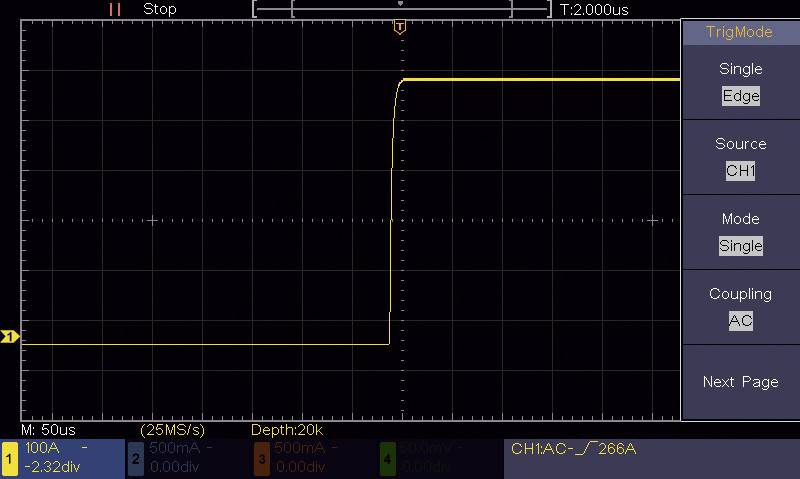

'Osciloskopický displej zobrazuje žltý priebeh napätia s rýchlym nárastom pri 50 mikrosekundách. Triggrovací režim: Jednotlivý.'

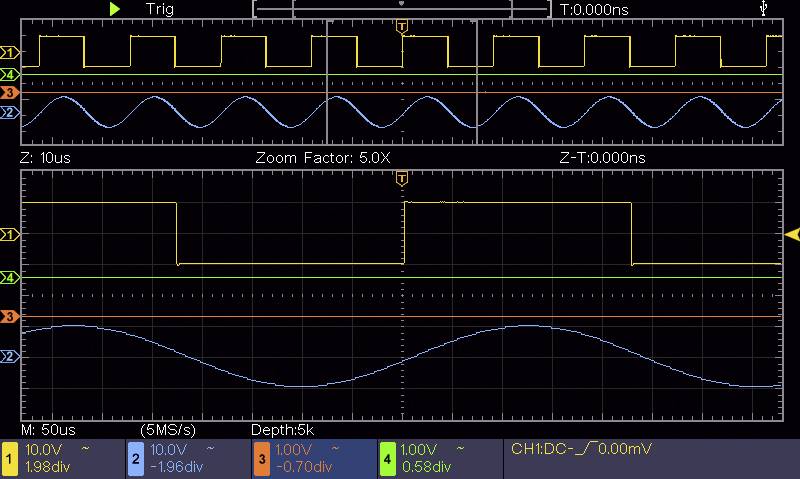

'Obraz na osciloskopu: Hore obdĺžnikové vlny, dole sinusová vlna. Časová a napäťová os znázorňujú priebeh signálu. Zväčšenie 5X.'

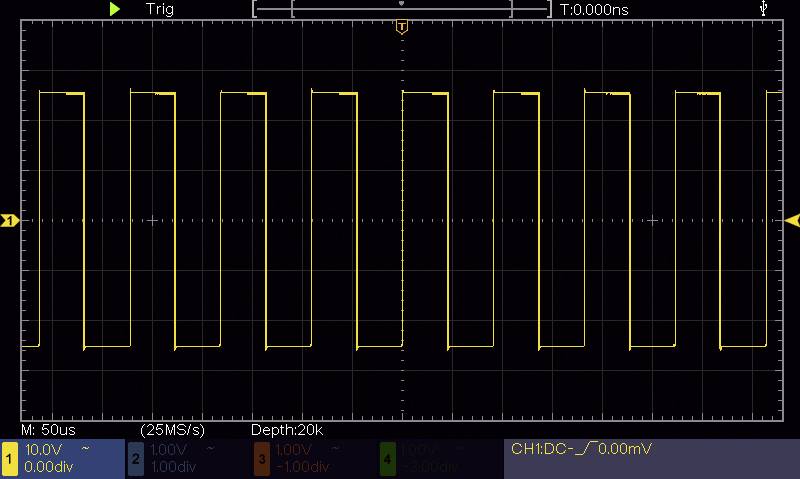

Obrázok obrazovky osciloskpu s pravidelnou obdĺžnikovou vlnou s konštantnou úrovňou. Časová os zobrazuje 5 µs.

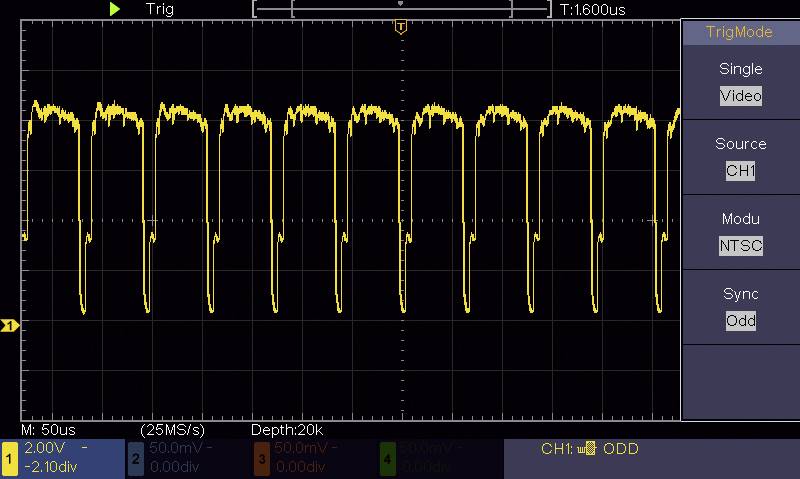

Obrazovka osciloskopu zobrazuje NTSC videosignál. Žltý priebeh znázorňuje periodické impulzy so synchronizovanými špičkami. Os: 2,00V/Div, 50,0us/Div.

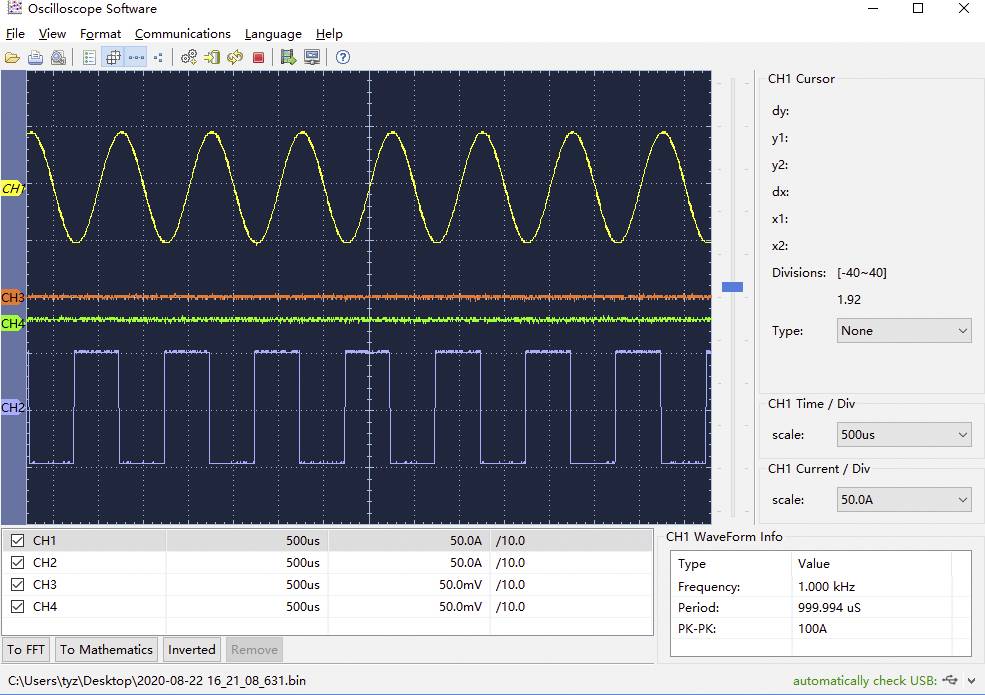

Osciloskopický softvérový displej s troma priebehmi vĺn: žltá sinusová vlna, zelená konštantná línia, modrá obdĺžniková vlna. Merané hodnoty vpravo.

1/19

Dodatočné informácie:

Doručenie: Pi 18. 9.

Počet

Set(y)

Celkom (462,60 € / kus)

462,60 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Digitálny osciloskop DSO-2104

Šírka pásma 100 MHz, 4 kanály
17,78 cm (7 palcov) LCD displej (800 x 480 pixelov)
USB rozhranie
Maximálna vzorkovacia frekvencia: 1 GS / s
Vertikálne rozlíšenie: 8 bitov

Technické parametre

Kategória výrobku: digitálny osciloskop

Šírka pásma: 100 MHz

Vzorkovacej frekvencie na kanál: 1 GSa/s

Rozlíšenie: 8 Bit

Veľkosť obrazovky: 17.78 cm

Vlastnosti osciloskopu: digitálne pamäťové médium (DSO)

: ISO

Kategória merania: CAT II 400 V

Rozmer.: (d x š x v) 301 x 152 x 70 mm

Hmotnosť: 1.1 kg

Počet digitálnych vstupov max.: 4

Šírka: 152 mm

V: 70 mm

Dĺžka: 301 mm

Rozhranie: 1 x USB 2.0 Device

Hĺbka pamäte na kanál (Mpts): 80 kpts

Typ: DSO-2104

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2468355 VOLTCRAFT DSO-2104 digitálny osciloskop Kalibrované podľa (ISO) 100 MHz 4-kanálová 1 GSa/s 80 kpts 8 Bit digitálne pamäť

Záručné podmienky

Záručné podmienky 2468355 VOLTCRAFT DSO-2104 digitálny osciloskop Kalibrované podľa (ISO) 100 MHz 4-kanálová 1 GSa/s 80 kpts 8 Bit digitálne pamäť

Popis

Nepostrádateľný pomocník v prípade napätia
Digitálny osciloskop VOLTCRAFT DSO-2104 zaujme šírkou pásma 100 MHz, 4 kanálmi a 17,78 cm (7 palcovým) monitorom LCD. Maximálna vzorkovacia frekvencia je 1 GS / s, záznamová kapacita 80 K. Okrem toho je k dispozícii niekoľko typov spúšťačov a funkcia počítania frekvencie.
VOLTCRAFT DSO-2104 pracuje s 8-bitovým vertikálnym rozlíšením a je schopný uložiť 16 kriviek signálu, ktoré je možné zobraziť na počítači v reálnom čase. Pripojenie USB slúži aj na ukladanie dát.
Rozsah dodávky obsahuje okrem iného štyri testovacie sondy s nastavovacou pomôckou. VOLTCRAFT DSO-2104 navyše presvedčí nízkou spotrebou energie menej ako 15 W.

Tento text bol preložený strojovo.

Prevedenie

Uloženie 16 signálových kriviek
Zobrazenie krivky signálu na PC v reálnom čase
Viac typov spúšťačov
Funkcia počítania frekvencie
Nízka spotreba energie (<15 W)
Systémové požiadavky: Windows Vista, 7, 8, 8.1, 10 (32/64 bit)

Rozsah dodávky

osciloskop
Sieťový kábel
4x testovacie sondy
USB kábel
Pomôcka na úpravu testovacej sondy
Softvér + anglická príručka na disku CD
Doplňte bezpečnostnými informáciami
Krátky návod

Požiadavky na systém

Windows® Vista, 7, 8, 8.1, 10, 11.
