Metrix OX 9302 digitálny osciloskop 300 MHz 2-kanálová 2.5 GSa/s 12 Bit funkcie multimetra 1 ks

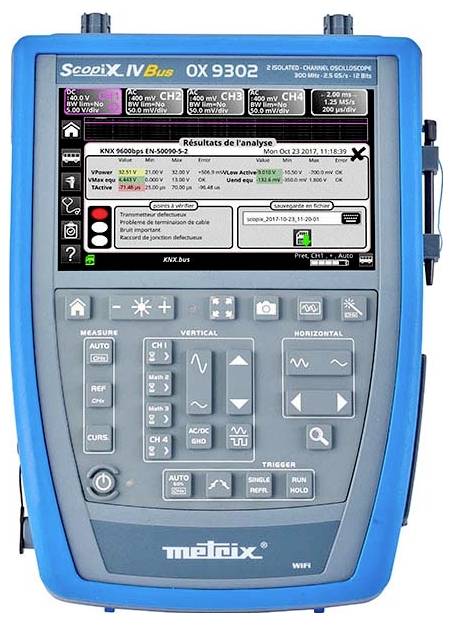

Meracie zariadenie s obrazovkou 'Scopix IV OX 9302'. Zobrazuje analytické výsledky s grafom a nameranými hodnotami. Ovládací panel pripomínajúci notebook.
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: St 11. 11.
Počet
Celkom (7 765,00 € / kus)
7 765,00 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

SCOPIX IV Bus - Na testovanie fyzickej integrity fieldbusov

  • 2 izolované kanály
  • Šírka pásma 300 MHz
  • Vzorkovacia frekvencia: 2,5 GS / s v režime jedného záberu na každom kanáli (max. 100 G / s v režime ETS)
  • 12 bitové rozlíšenie
  • Softvér USB, Ethernet, Wifi, ScopeNet IV
  • 5 zariadení v jednom: osciloskop, multimeter, záznamník, harmonický analyzátor, analyzátor zbernice

Technické parametre

  • Bežné typy prevádzkovej zbernice, ktoré už boli vytvorené v zbernici SCOPIX: AS-I, CAN-HighSpeed, CAN-LowSpeed, DALI, FlexRay, Profibus DP, RS232, RS485, Profibus PA, KNXx, Ethernet 10 Base T, Ethernet 100 Base T , Ethernet 10 Base 2, LIN, Arinc 429, MIL-STD-1553, USB 1.1
Kategória výrobku

digitálny osciloskop

Šírka pásma

300 MHz

Vzorkovacej frekvencie na kanál

2.5 GSa/s

Rozlíšenie

12 Bit

Veľkosť obrazovky

7 palca

Vlastnosti osciloskopu

funkcie multimetra

Počet analógových vstupov

2

bez certifikátu

Kategória merania

CAT III 600 V

Napájanie

Li-ion batéria

Rozmer.

(d x š x v) 66.2 x 292.5 x 210.6 mm

Hmotnosť

2.1 kg

Displej

800x480 Pixel

Šírka

292.5 mm

V

210.6 mm

Dĺžka

66.2 mm

Rozhranie

Ethernet

Typ

OX 9302

Na stiahnutie

Datasheet

Datasheet 1925310 Metrix OX 9302 digitálny osciloskop 300 MHz 2-kanálová 2.5 GSa/s 12 Bit funkcie multimetra 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1925310 Metrix OX 9302 digitálny osciloskop 300 MHz 2-kanálová 2.5 GSa/s 12 Bit funkcie multimetra 1 ks

Popis

Vo funkcii BUS SCOPIX IV sa môžu vykonávať elektrické merania na vyhodnotenie fyzickej integrity zberníc fieldbus, tj na overenie funkčnosti prvej vrstvy prenosu bitov v súlade s platnými normami (elektrické vlastnosti, synchronizácia atď.).

Pomocou OX 9302-BUS môžete vyhodnotiť funkciu dátovej zbernice v 4 jednoduchých krokoch:
1. Výber priemyselnej zbernice, ktorá sa má testovať
2. Zobrazenie prípustných tolerancií
3. Automatická analýza testu zbernice podľa štandardných hodnôt
4. Uložte výsledky analýzy

Tento text bol preložený strojovo.

Rozsah dodávky

  • Transportná taška
  • Adaptér / sieťová nabíjačka
  • 1 Li-Ion batéria
  • 1 dotykové pero
  • 2 sondy 1:10 Probix HX0130
  • 1 banánový adaptér Ø 4 mm Probix
  • 1 sada testovacích káblov s banánovou testovacou sondou Ø 4 mm
  • 1 ethernetový kábel
  • 1 kábel USB
  • 1 karta microSD s 8 GB s adaptérom na kartu SD
  • Karty na pripojenie zbernice HX0190 a HX0191
  • 1 CD-Rom s návodom na obsluhu
  • Programovacie pokyny
  • Softvér SX-BUS 2.0
