Phoenix Contact PLC-V8C/PT-24DC/SAM2 2907443 24 V/DC

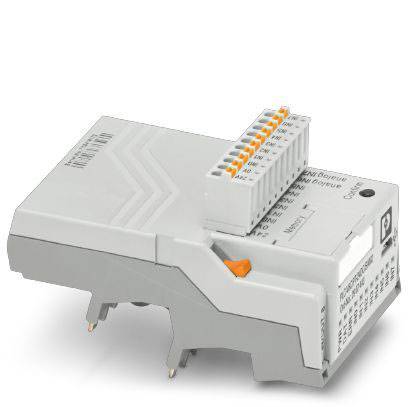

Sivé elektronické zariadenie s konektormi, často používané na riadenie v automatizovaných systémoch.

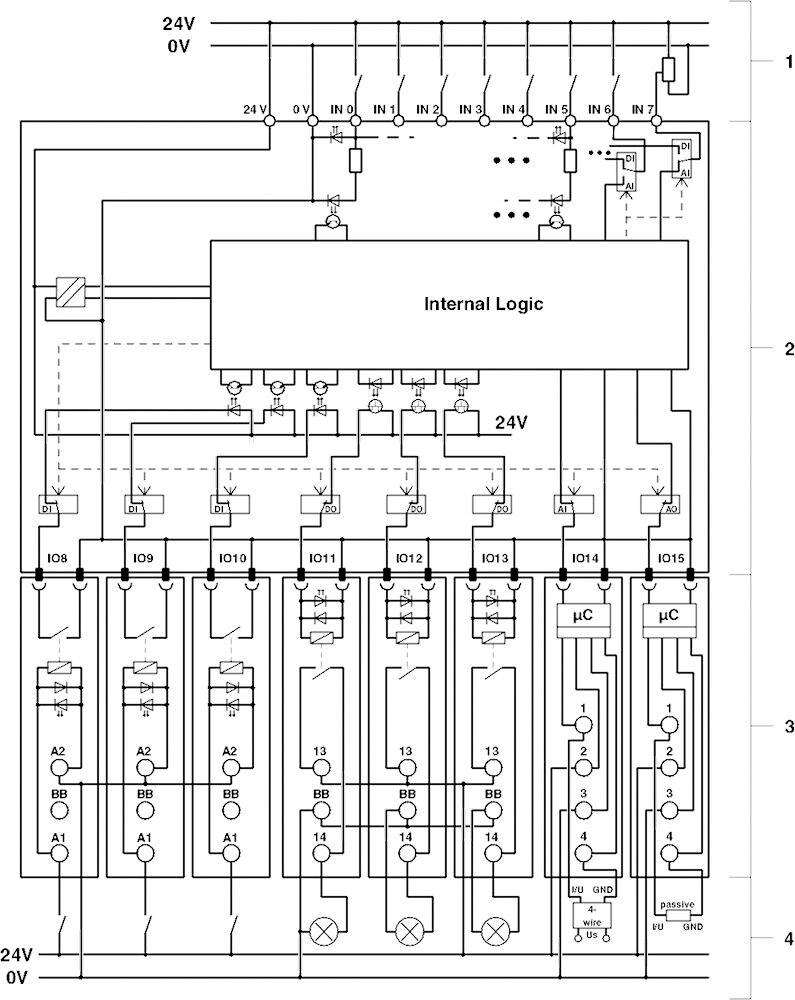

Schéma zapojenia elektronickej riadiacej jednotky s niekoľkými vstupmi (IN1-IN9) a výstupmi (OUT1-OUT5), interná logika umiestnená v strede hore.

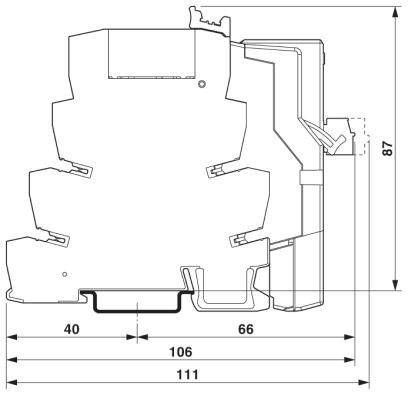

Priečny rez technickej súčiastky s rozmermi: šírka 111 mm, výška 87 mm, šírky prvkov 40 mm, 66 mm.

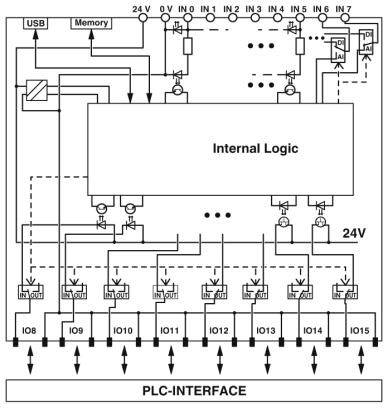

Schéma zapojenia PLC rozhrania so vstupmi, výstupmi a vnútornou logikou. Zobrazuje pripojenia pre USB a pamäť.

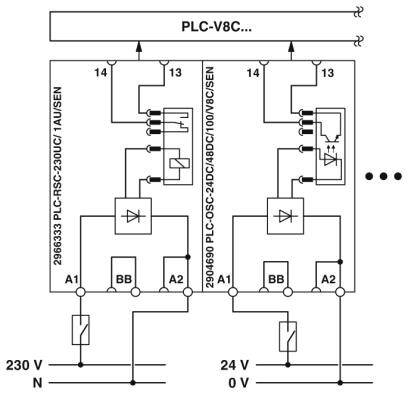

Schematický diagram zobrazuje zapojenie PLC systému s dvoma reléovými modulmi, pričom každý modul má vstupy pri 230 V a 24 V a výstupy pri 0 V.

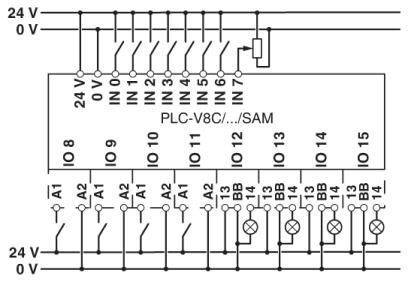

Schéma zapojenia PLC riadiacej jednotky so vstupnými a výstupnými konektormi, číslovanými od 0 do 15, zobrazuje elektrické prepojenia a označenia.

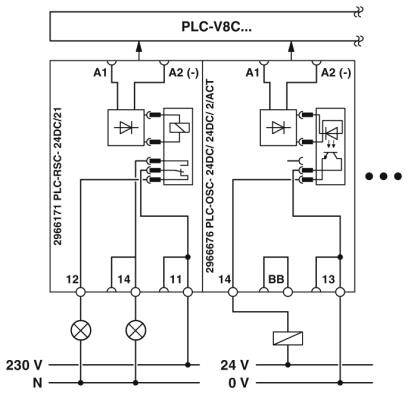

Schéma zapojenia relé modulu 'PLC-V8C'. Zobrazuje pripájacie body, napäťové vstupy (230V, 24V) a riadiace obvody pre 2 relé.

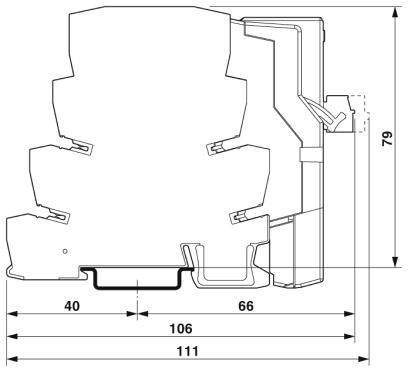

Technický výkres priečneho rezu s rozmermi: šírka 111, výška 79 mm, zameraný na detaily štruktúry.

1/8

Datasheety: (PDF)

Doručenie: Pi 18. 9.

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (174,79 € / kus)

174,79 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Popis vstupu: EN 61131-2 typ 3
Počet vstupov: 8 (2 môžu byť konfigurované ako analógové)
Ochranný obvod: ochrana proti prepólovaniu
Farba šedá
Stavový displej: zelená LED
Rozsah vstupného napätia: 0 V ... 10 V
Vstupný odpor:>3,5 kΩ
Typická spotreba prúdu: 4 mA
Počet výstupov: ≤ 8
Presnosť hodín v reálnom čase: ± 2 s / d
Čas vyrovnávacej pamäte hodín v reálnom čase: 96 h (kondenzátor)
Inštalačná poloha: ľubovoľná
Informácie o inštalácii: je možné zapojiť do 8 x PLC INTERFACE terminálov
Dĺžka odizolovania: 9 mm
Počet pripojení: 1
Prierez pevného vodiča: 0,14 mm² ... 1,5 mm²
Flexibilný prierez vodiča: 0,14 mm² ... 1,5 mm²
Prierez drôtu AWG: 26 ... 16
Menovité izolačné napätie: 50 V
Menovité impulzné napätie: 0,8 kV
Stupeň znečistenia: 2
Kategória prepätia: III

Typ: PLC-V8C/PT-24DC/SAM2

Min. prevádzkové napätie: 19.2 V/DC

Prevádzkové napätie: 19.2 - 26.4 V/DC

Prevádzkové napätie max.: 26.4 V/DC

Prevádzkové napätie: 24 V/DC

V: 111 mm

Dĺžka: 87 mm

Šírka: 50 mm

: IP20

Rozmer.: (d x š x v) 87 x 50 x 111 mm

Pripojenie: Push-in pripojenie

Číslo výrobcu: 2907443

Max. okolitá teplota: +50 °C

Min. okolitá teplota: -20 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2137129 Phoenix Contact PLC-V8C/PT-24DC/SAM2 2907443 24 V/DC

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2137129 Phoenix Contact PLC-V8C/PT-24DC/SAM2 2907443 24 V/DC

Popis

Samostatný logický modul PLC, generácia 2, so 16 I / O, je možné zapojiť do 8 digitálnych alebo analógových terminálov PLC-INTERFACE, nemožno rozšíriť, hodiny v reálnom čase, zásuvka micro-USB, zásuvka pre pamäťový modul a adaptér Bluetooth, pripojenie push-in
