Phoenix Contact PSR-MC32-3NO-1NC-24-230UC-SC ochranné relé, 230 V DC/AC, (š x v x h) 22.5 x 112.2 x 114.5 mm, 2700524, 1

Žlté elektronické zariadenie s viacerými zelenými konektormi na hornej strane, pravdepodobne bezpečnostný modul alebo relé.

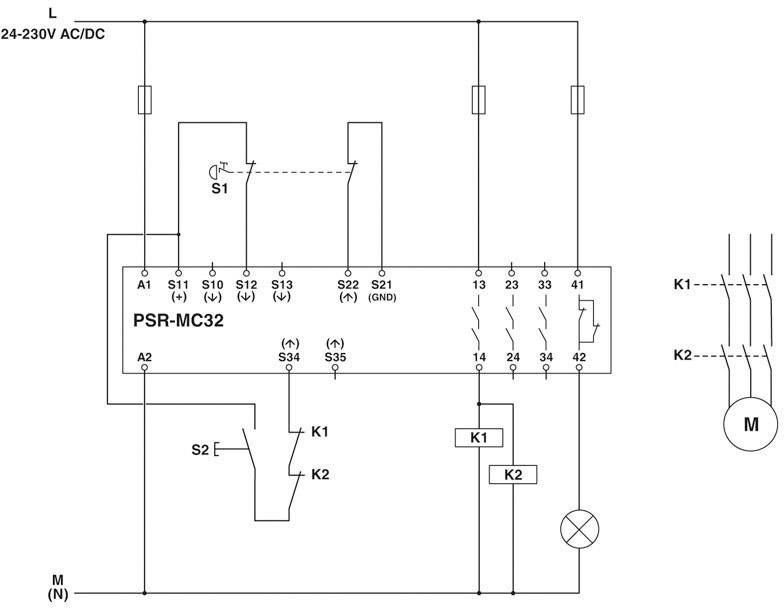

Diagram elektrického zapojenia: Modul PSR-MC32 s prepojeniami na spínače, relé a motor. Napätie: 24-230V AC/DC.
Schéma zapojenia spínacieho relé: Zobrazuje vstupné svorky A1, A2 a výstupy 13, 14, 23, 24. Ovládacie obvody K1, K2 cez relé.

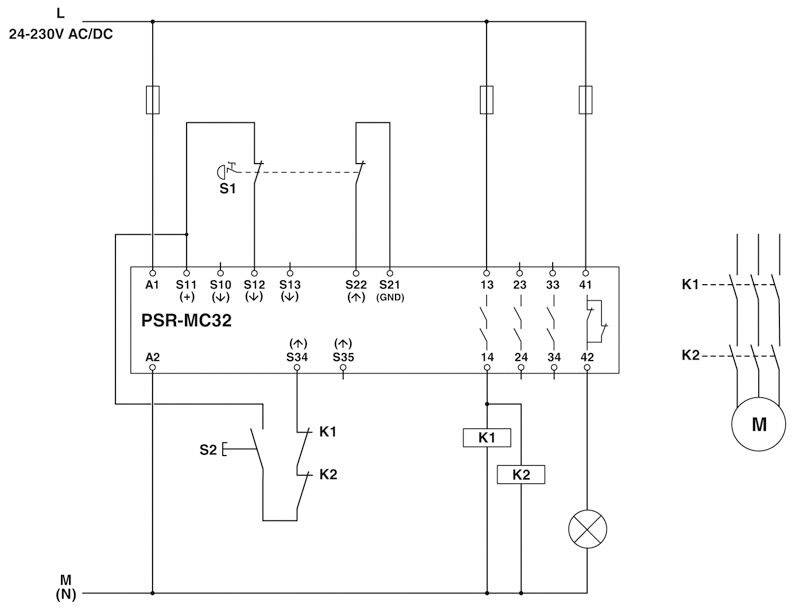

Schéma zapojenia relé PSR-MC32 so vstupným napätím 24-230V AC/DC. Zobrazené prepojenia ku spínačom S1, S2 a svorkám K1, K2, motor (M) a lampa.

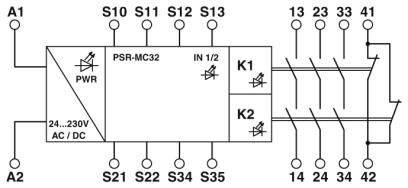

Schéma zapojenia relé: Zobrazuje svorky A1, A2, S10-S13, S20-S35. Relé K1, K2 ovládajú výstupy, prepojené so svorkami 14, 23, 24, 31, 32, 41, 42.
1/5
Ilustračný obrázok
Kategória výrobku
ochranné relé
Pripojenie
skrutkové pripojenie
Prevádzkové napätie
230 V DC/AC
Typ
PSR-MC32-3NO-1NC-24-230UC-SC
Min. prevádzkové napätie
24 V DC/AC
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: Po 23. 11.
Počet
Celkom (385,00 € / kus)
385,00 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
Overený predajca s technickou podporou
Nahlásiť právny incident

Technické parametre

  • Spôsob montáže: montáž na DIN lištu
  • Materiál krytu: PBT
  • Materiál kontaktu: AgSnO2
  • Farba krytu: žltá
  • Typ pripojenia: skrutkové pripojenie
  • Menovité izolačné napätie: 250 V / AC
  • Dĺžka odizolovania: 7 mm
  • Závit skrutky: M3
  • Spínacia frekvencia: max. 1 Hz
  • Výstupná poistka: 6 A gL / gG
  • Zdanlivý výkon: typicky 5 VA
  • Stavový displej: 3 x zelené LED
Kategória výrobku

ochranné relé

Typ

PSR-MC32-3NO-1NC-24-230UC-SC

Pripojenie

skrutkové pripojenie

Prevádzkové napätie

230 V DC/AC

Min. prevádzkové napätie

24 V DC/AC

Prevádzkové napätie max.

230 V DC/AC

Prevádzkové napätie

24 - 230 V DC/AC

Reakčná doba

150 ms

Spínacie napätie (max.)

250 V DC/AC

Max. spínací výkon

50 mW

Vlastnosti

s cestou signálneho prúdu

IP20

IP54

Prevádzková teplota (min.)

-40 °C

Prevádzková teplota (max.)

+55 °C

Hĺbka

114.5 mm

Šírka

22.5 mm

V

112.2 mm

Rozmer.

(š x v x h) 22.5 x 112.2 x 114.5 mm

Obsah

1 ks

UKCA

áno

Na stiahnutie

Datasheet

Datasheet 2209770 Phoenix Contact PSR-MC32-3NO-1NC-24-230UC-SC ochranné relé, 230 V DC/AC, (š x v x h) 22.5 x 112.2 x 114.5 mm, 2700524, 1

Datasheet 2209770 Phoenix Contact PSR-MC32-3NO-1NC-24-230UC-SC ochranné relé, 230 V DC/AC, (š x v x h) 22.5 x 112.2 x 114.5 mm, 2700524, 1

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209770 Phoenix Contact PSR-MC32-3NO-1NC-24-230UC-SC ochranné relé, 230 V DC/AC, (š x v x h) 22.5 x 112.2 x 114.5 mm, 2700524, 1

Popis

Jednokanálové alebo dvojkanálové ovládanie. 3 aktivačné prúdové cesty, 1 signálna prúdová cesta.
