Phoenix Contact PSR-MC38-2NO-1DO-24DC-PI ochranné relé, 24 V/DC, (š x v x h) 22.5 x 117.5 x 114.5 mm, 1009832, 1 ks

Žltý elektronický modul s viacerými konektormi a označeniami. Používa sa v technických alebo priemyselných aplikáciách.

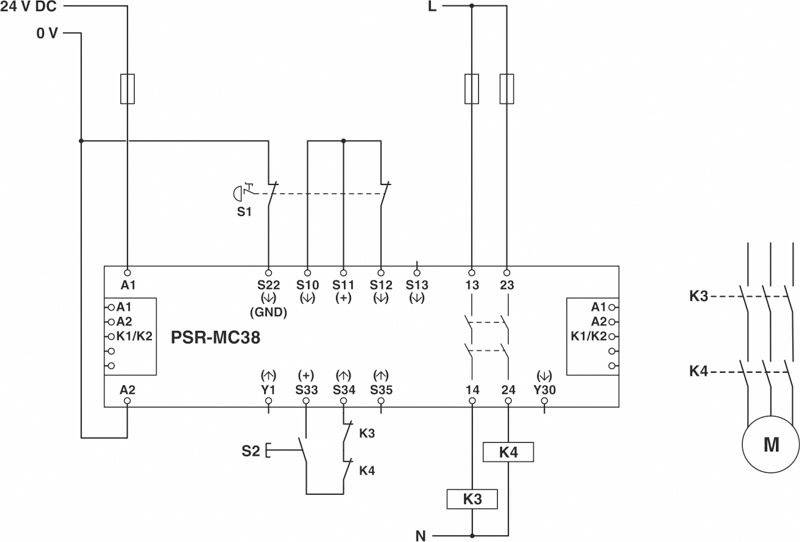

Schéma zapojenia riadiaceho systému: Modul PSR-MC38 so vstupom 24V DC, tlačidlá S1 a S2, relé K3 a K4, pripojenie k motoru M.
1/2
Ilustračný obrázok
Kategória výrobku
ochranné relé
Pripojenie
pružinové pripojenie
Prevádzkové napätie
24 V/DC
Typ
PSR-MC38-2NO-1DO-24DC-PI
Prevádzkové napätie max.
24 V/DC
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: Po 23. 11.
Počet
Celkom (295,00 € / kus)
295,00 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
Overený predajca s technickou podporou
Nahlásiť právny incident

Technické parametre

  • Spôsob montáže: montáž na DIN lištu
  • Materiál krytu: PBT
  • Materiál kontaktu: AgSnO2
  • Farba krytu: žltá
  • Typ pripojenia: Pripojenie push-in
  • Menovité izolačné napätie: 250 V
  • Dĺžka odizolovania: 10 mm
  • Prúd: max. 100 mA
  • Spínacia frekvencia: 0,5 Hz
  • Výstupná poistka: 10 A gL / gG
  • Stavový displej: 4 x zelené LED diódy
Kategória výrobku

ochranné relé

Typ

PSR-MC38-2NO-1DO-24DC-PI

Pripojenie

pružinové pripojenie

Prevádzkové napätie

24 V/DC

Prevádzkové napätie max.

24 V/DC

Prevádzkové napätie

24 V/DC (max)

Reakčná doba

200 ms

Spínacie napätie (max.)

250 V DC/AC

Max. spínací výkon

100 mW

Vlastnosti

s cestou signálneho prúdu

IP20

IP54

Prevádzková teplota (min.)

-20 °C

Prevádzková teplota (max.)

+55 °C

Hĺbka

114.5 mm

Šírka

22.5 mm

V

117.5 mm

Rozmer.

(š x v x h) 22.5 x 117.5 x 114.5 mm

Obsah

1 ks

UKCA

áno

Na stiahnutie

Datasheet

Datasheet 2208970 Phoenix Contact PSR-MC38-2NO-1DO-24DC-PI ochranné relé, 24 V/DC, (š x v x h) 22.5 x 117.5 x 114.5 mm, 1009832, 1 ks

Datasheet 2208970 Phoenix Contact PSR-MC38-2NO-1DO-24DC-PI ochranné relé, 24 V/DC, (š x v x h) 22.5 x 117.5 x 114.5 mm, 1009832, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2208970 Phoenix Contact PSR-MC38-2NO-1DO-24DC-PI ochranné relé, 24 V/DC, (š x v x h) 22.5 x 117.5 x 114.5 mm, 1009832, 1 ks

Popis

Jedno a dvojkanálové ovládanie. 2 aktivačné prúdové cesty, 1 signálna prúdová cesta.
