Name: Phoenix Contact PSR-MC37-3NO-1NC-24DC-SC ochranné relé, 24 V/DC, (š x v x h) 22.5 x 112.2 x 114.5 mm, 2702411, 1 ks
Brand: Phoenix Contact
SKU: 2209835
Availability: BackOrder

Žlté bezpečnostné reléové modulové zariadenie so zelenými zástrčkovými svorkami v hornej časti, s certifikačnými a technickými informáciami.

'Schéma zapojenia riadiacej jednotky PSR-MC37, zobrazuje svorky S11-S35, 24V DC vstup a svorkovnice K1, K2 pre pripojenie kontaktov A1, A2, Y32.'

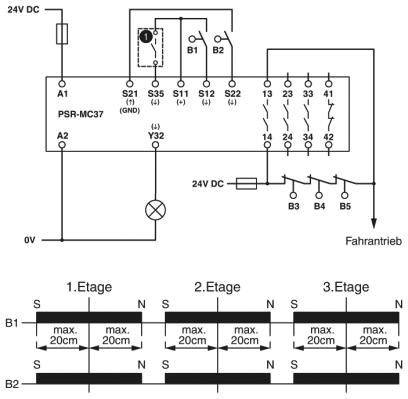

Schematický elektrický plán pohonu vozidla so sekvenciami. Zobrazuje prepojenia medzi PSR-MC37, ovládacími tlačidlami a indikátorom poschodí.

Schematický nákres elektrického zapojenia s dvoma relé K1 a K2, viacerými vstupmi a výstupmi, ako aj napájaním 24V DC.

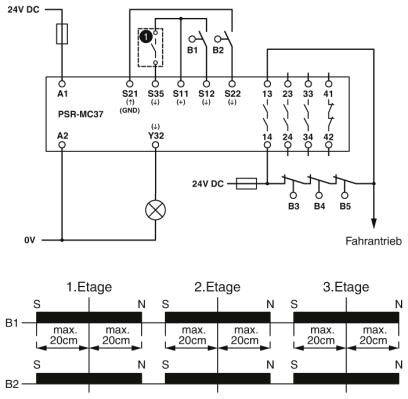

Schéma zapojenia pohonného systému: Zobrazuje modul PSR-MC37, relé s riadiacimi obvodmi, svorky a prepojenia pre tri poschodia.

1/5

Ilustračný obrázok

Kategória výrobku

ochranné relé

Pripojenie

skrutkové pripojenie

Prevádzkové napätie

24 V/DC

Typ

PSR-MC37-3NO-1NC-24DC-SC

Prevádzkové napätie max.

24 V/DC

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 23. 11.

Počet

Celkom (325,00 € / kus)

359,00 €

-9 %

325,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Spôsob montáže: montáž na DIN lištu
Materiál kontaktu: AgSnO2
Farba krytu: žltá
Typ pripojenia: skrutkové pripojenie
Menovité izolačné napätie: 250 V / AC
Dĺžka odizolovania: 7 mm
Závit skrutky: M3
Prúd: max. 100 mA
Spínacia frekvencia: 0,5 Hz
Výstupná poistka: 6 A gL / gG (normálne otvorená)
Stavový displej: 3 x zelené LED

Kategória výrobku: ochranné relé

Typ: PSR-MC37-3NO-1NC-24DC-SC

Pripojenie: skrutkové pripojenie

Prevádzkové napätie: 24 V/DC

Prevádzkové napätie max.: 24 V/DC

Prevádzkové napätie: 24 V/DC (max)

Reakčná doba: 100 ms

Spínacie napätie (max.): 250 V DC/AC

Max. spínací výkon: 50 mW

Úroveň výkonu: PL e

Safety Integrity Level, SIL: SILCL 3

Kategória bezpečnosti: 4

: IP20
IP54

Prevádzková teplota (min.): -40 °C

Prevádzková teplota (max.): +60 °C

Hĺbka: 114.5 mm

Šírka: 22.5 mm

V: 112.2 mm

Rozmer.: (š x v x h) 22.5 x 112.2 x 114.5 mm

Obsah: 1 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2209835 Phoenix Contact PSR-MC37-3NO-1NC-24DC-SC ochranné relé, 24 V/DC, (š x v x h) 22.5 x 112.2 x 114.5 mm, 2702411, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209835 Phoenix Contact PSR-MC37-3NO-1NC-24DC-SC ochranné relé, 24 V/DC, (š x v x h) 22.5 x 112.2 x 114.5 mm, 2702411, 1 ks

Popis

Až do kategórie 4 / PL e podľa ISO 13849-1, SILCL 3 podľa IEC 62061. Vhodný pre výťahové aplikácie podľa EN 81-20.

Tento text bol preložený strojovo.

Zodpovedajúce položky pre tento produkt nájdete tu

Príslušenstvo pre reléové pätice Zabezpečovacie komponenty - príslušenstvo

Popis

Až do kategórie 4 / PL e podľa ISO 13849-1, SILCL 3 podľa IEC 62061. Vhodný pre výťahové aplikácie podľa EN 81-20.

Tento text bol preložený strojovo.
