Uni-T MSO2104X digitálny osciloskop 100 MHz 5 GSa/s 100 Mpts mixovaný signál (MSO) 1 ks

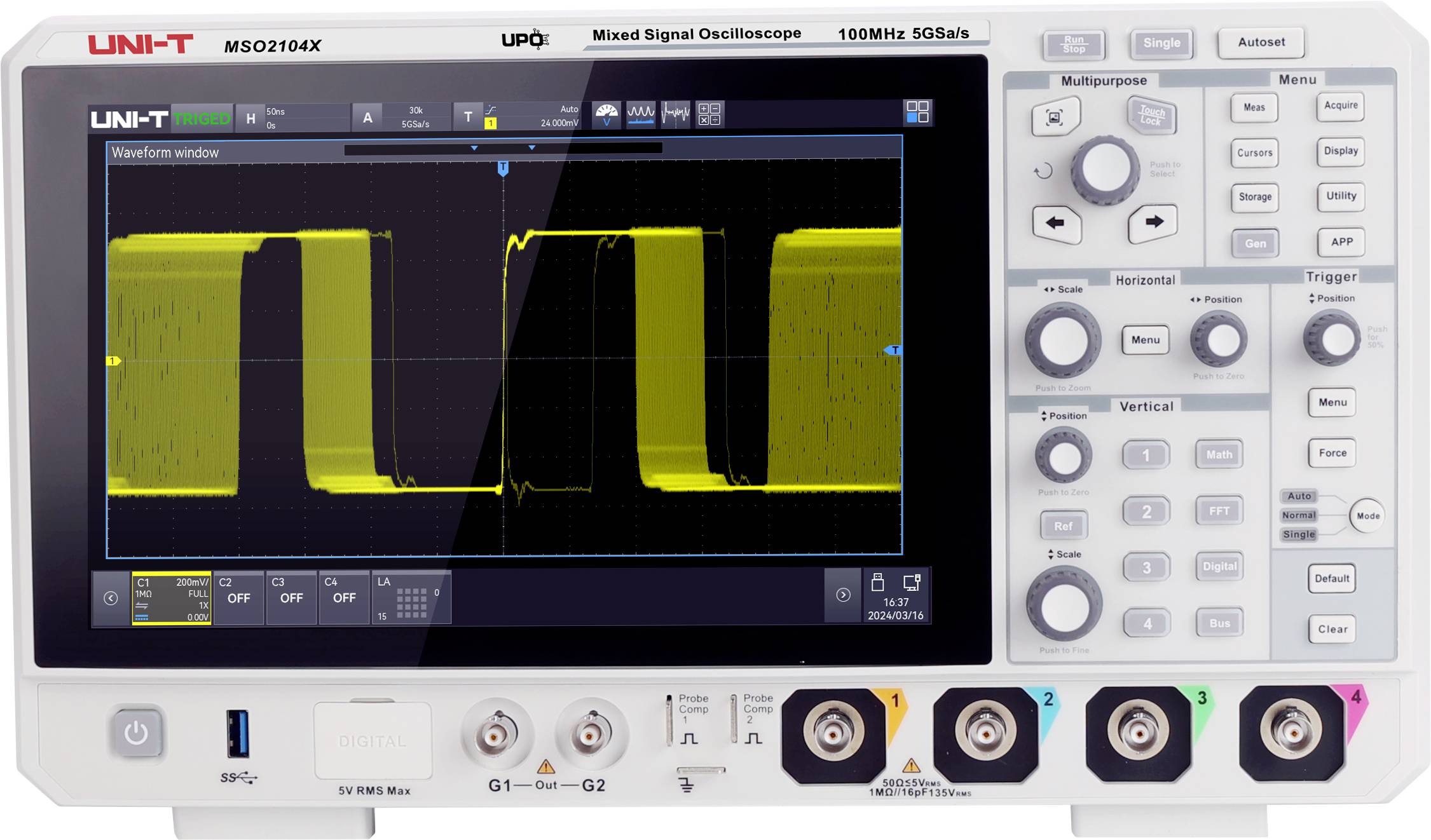

Digitálny osciloskop zobrazuje žltý obdĺžnikový signál na displeji. Napravo sú ovládacie gombíky a tlačidlá.
'Zadná strana projektora s konektormi: HDMI, USB, Ethernet, napájací konektor a vetracie mriežky.'

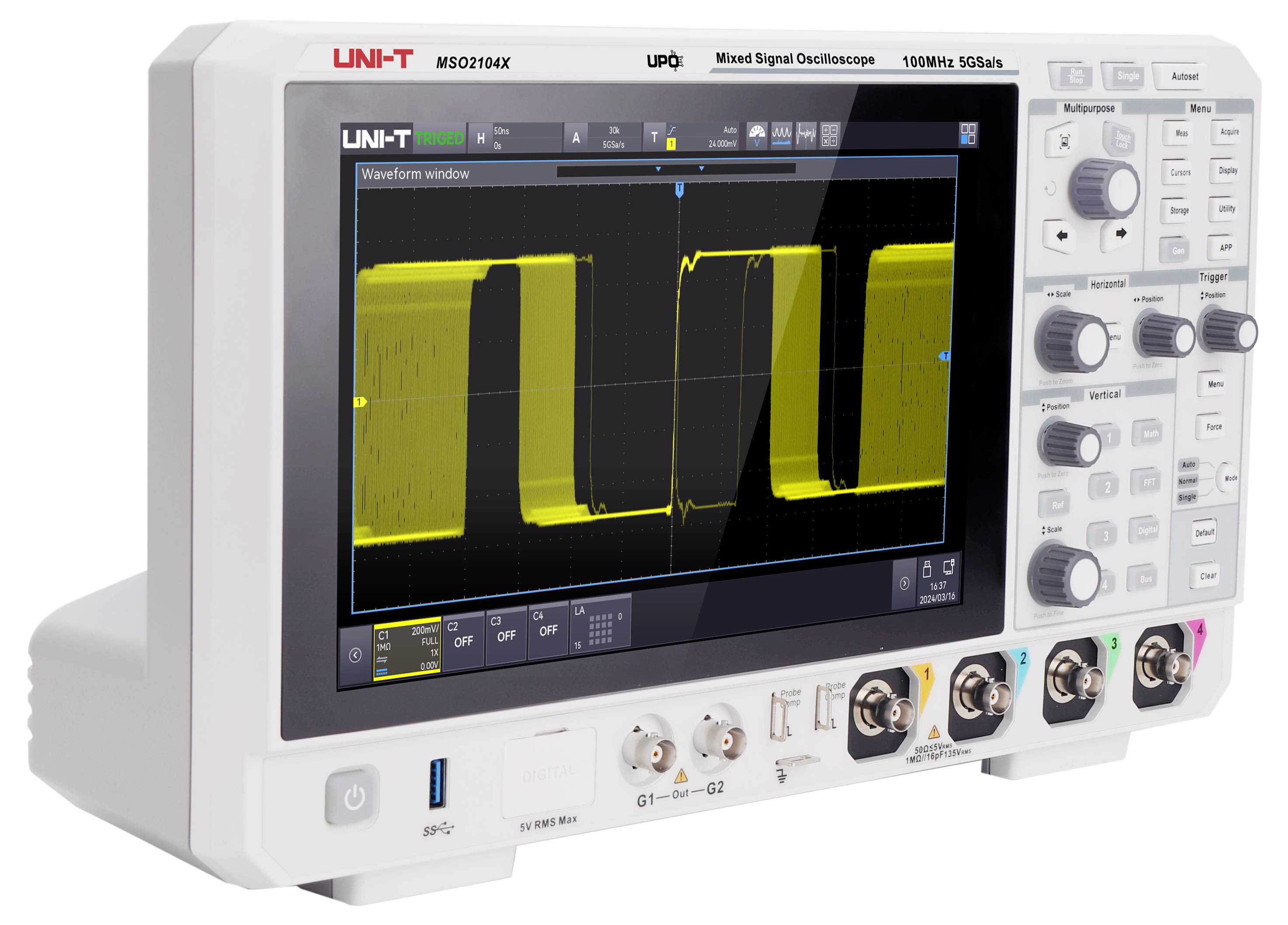

Digitálny osciloskop zobrazuje obdĺžnikový signál so žltými vlnovými tvarmi na obrazovke. Má mnoho otočných ovládačov a pripojení.

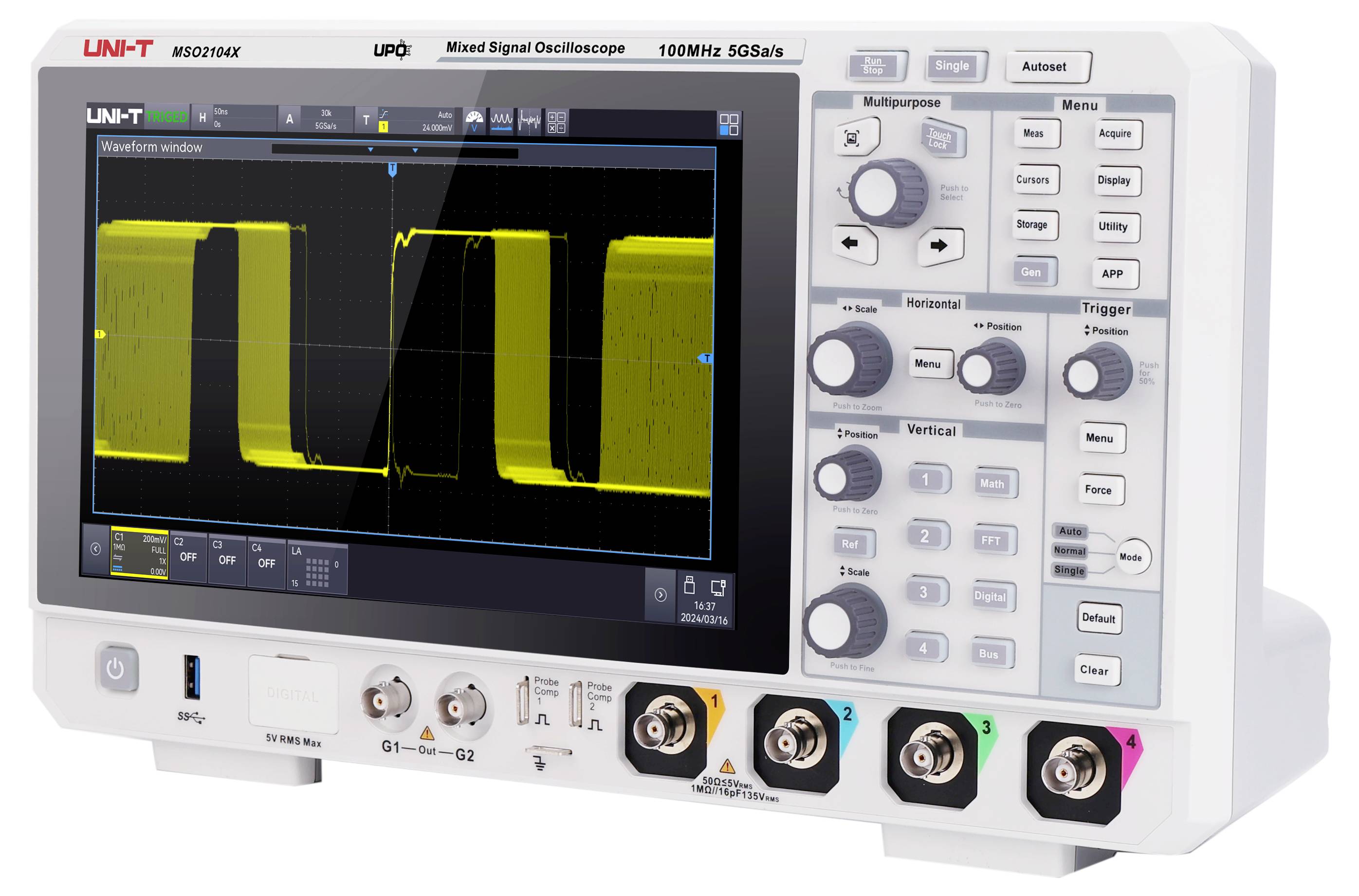

Osciloskop zobrazuje na displeji pravouhlý žltý signál. Ovládacie gombíky a konektory sa nachádzajú vpravo a dole.
1/4
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
7 Ks
Celkom (1 739,00 € / kus)
1 739,00 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
Už len 7 Ks skladom!
Dostupné len pre firemných zákazníkov
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

Digitálny osciloskop UNI-T MSO2104X 100 MHz 4+16 kanálový MSO Ready 5 Gsa/s 100 Mpts 10,1″ kapacitný dotykový displej digitálna pamäť (DSO)

  • - Šírka pásma: 100 MHz
  • - Analógové kanály: 4
  • - Vzorkovacia frekvencia v reálnom čase: 5 GSA/s
  • - Maximálna hĺbka pamäte: 100 Mpts
  • - Rýchlosť snímania priebehov: 2 000 000 wfms/s
  • - Digitálne kanály: 16
  • - Displej: 10,1-palcový kapacitný dotykový displej s ovládaním gestami

Technické parametre

Kategória výrobku

digitálny osciloskop

Šírka pásma

100 MHz

Vzorkovacej frekvencie na kanál

5 GSa/s

Veľkosť obrazovky

10.1 palca

Vlastnosti osciloskopu

mixovaný signál (MSO)

Počet analógových vstupov

4

bez certifikátu

Počet digitálnych vstupov max.

16

Hĺbka pamäte na kanál (Mpts)

100 Mpts

Typ

MSO2104X

Na stiahnutie

Datasheet

Datasheet 3399984 Uni-T MSO2104X digitálny osciloskop 100 MHz 5 GSa/s 100 Mpts mixovaný signál (MSO) 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3399984 Uni-T MSO2104X digitálny osciloskop 100 MHz 5 GSa/s 100 Mpts mixovaný signál (MSO) 1 ks

Návod na obsluhu a bezpečnostné pokyny 3399984 Uni-T MSO2104X digitálny osciloskop 100 MHz 5 GSa/s 100 Mpts mixovaný signál (MSO) 1 ks

Návod na obsluhu a bezpečnostné pokyny 3399984 Uni-T MSO2104X digitálny osciloskop 100 MHz 5 GSa/s 100 Mpts mixovaný signál (MSO) 1 ks

Popis

UNI-T MSO2104X je kompaktný osciloskop so zmiešanými signálmi so šírkou pásma až 100 MHz, vzorkovacou frekvenciou 5 Gsa/s a hĺbkou pamäte 100 Mpts, ktorý kombinuje výkon a cenovú efektívnosť. Vďaka technológii Ultra Phosphor 3.0 dosahuje rýchlosť snímania priebehu 2 000 000 wfms/s, čo umožňuje presnú detekciu zriedkavých anomálií. Podporuje 9 režimov spúšťania a 9 dekódovaní sériovej zbernice, ako aj výkonné analytické funkcie, ako je spektrálna analýza, analýza výkonu, histogramy, záznam priebehu a testovanie úspešnosti/neúspechu.

Tento text bol preložený strojovo.

Prevedenie

  • - Integrovaný osciloskop 9 v 1: osciloskop, logický analyzátor, generátor funkcií/ľubovoľných priebehov, spektrálny analyzátor, analyzátor protokolov, analyzátor výkonu, analyzátor Bodeovho grafu, vysoko presný frekvenčný merač, digitálny voltmeter
  • - Ultra Phosphor 3.0: 8-kanálové paralelné mapovanie grafiky, spracovanie až 20 Gb/s, rýchlosť snímania 2 000 000 wfms/s, mŕtvy čas až 1 µs
  • - 54 typov meraní: automatické merania napätia, frekvencie a fázy, pokročilé štatistické funkcie, trendové grafy
  • Dekódovanie a spúšťanie protokolov: Podpora 9 protokolov (UART, I2C, SPI, CAN, I2S), dekódovanie 200M dát v reálnom čase, simultánna analýza štyroch zberníc
  • - Spektrálny analyzátor: 4M-bodová FFT, vodopádové diagramy, automatické merania markerov, simultánny 4-kanálový výpočet FFT
  • Analýza výkonu 6+: analýza PSRR, detekcia harmonických, analýza nárazového prúdu, 12 ďalších testov výkonu pre stabilitu systému a energetickú účinnosť

Rozsah dodávky

  • - MSO2104X (100 MHz, 5 Gsa/s, 4 kanály) x 1
  • - Napájací kábel x 1
  • - 1x USB kábel
  • - Pasívne sondy (100 MHz) x4
  • - Priechodný kábel BNC-BNC × 1
  • - BNC kábel s krokosvorkami (červený a čierny) × 1
  • - Pasívne sondy × 4
  • - Kalibračný certifikát x 1
  • - Viacjazyčné bezpečnostné pokyny x 1
  • - Stručný návod na obsluhu x 1

Rady

Iné modely
- MSO2304X: šírka pásma 300 MHz, 4 analógové kanály, vzorkovacia frekvencia 5 Gsa/s, pamäť 100 Mpts, snímanie priebehu 2 000 000 wfms/s, 16 digitálnych kanálov, s voliteľným dvojkanálovým generátorom 50 MHz.
- MSO2204X: šírka pásma 200 MHz, 4 analógové kanály, vzorkovacia frekvencia 5 Gsa/s, pamäť 100 Mpts, snímanie priebehu 2 000 000 wfms/s, 16 digitálnych kanálov, s voliteľným dvojkanálovým generátorom 50 MHz.
Možnosti
- MSO2000X-BW1MT3M: Rozšírenie šírky pásma zo 100 MHz na 300 MHz
- MSO2000X-BW1MT2M: Rozšírenie šírky pásma zo 100 MHz na 200 MHz
- MSO2000X-AWG: Možnosť generovania duálnych ľubovoľných priebehov s frekvenciou 50 MHz (vrátane Bodeho grafu)
- MSO2000X-PWR: Možnosť analýzy výkonu
- MSO2000X-BND: Všetky možnosti spúšťania a dekódovania sériovej zbernice (vrátane MSO2000X-AUTO: balík a MSO2000X-AUDIO)
- MSO2000X-AUDIO: Možnosť spúšťania a analýzy zvuku cez sériovú zbernicu
- MSO2000X-AUTO: Možnosť spúšťania a dekódovania sériovej zbernice pre automobily (vrátane CAN, CAN-FD, LIN, FlexRay, SENT)
- MSO2000X-CAN: Možnosť spúšťania a analýzy automobilovej sériovej zbernice (CAN)
- MSO2000X-CANFD: Možnosť spúšťania a analýzy sériovej zbernice automobilu (CAN-FD)
- MSO2000X-LIN: Možnosť spúšťania a analýzy sériovej zbernice v automobilovom priemysle (LIN)
- MSO2000X-FLEX: Možnosť spúšťania a analýzy sériovej zbernice v automobilovom priemysle (FlexRay)
- MSO2000X-SENT: Možnosť spúšťania a analýzy zbernice automobilových senzorov (SENT)
