Uni-T UTD1102C digitálny osciloskop 100 MHz 500 Msa/s 7.5 kpts 8 Bit digitálne pamäťové médium (DSO) 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
3 Ks
Počet
Celkom (500,00 € / kus)
500,00 €
bez DPH.
Doprava zadarmo
Už len 3 Ks skladom!
Hlavné benefity

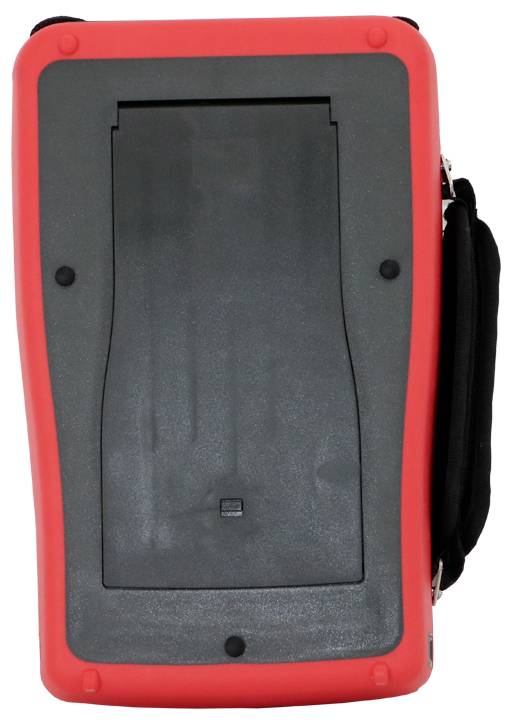

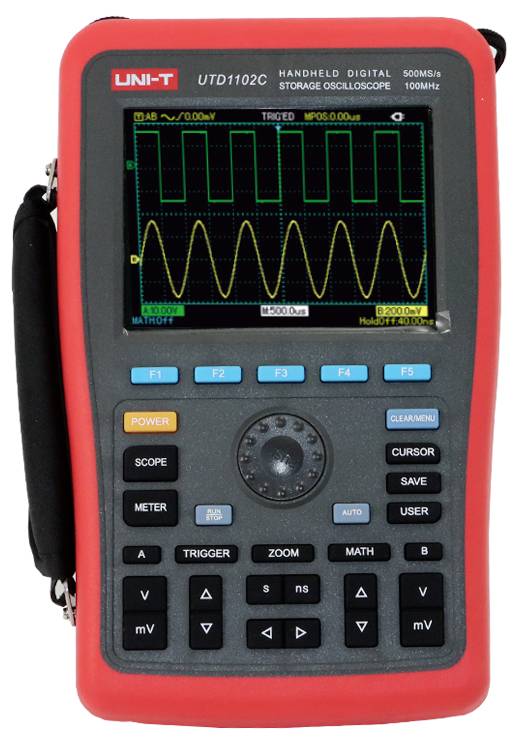

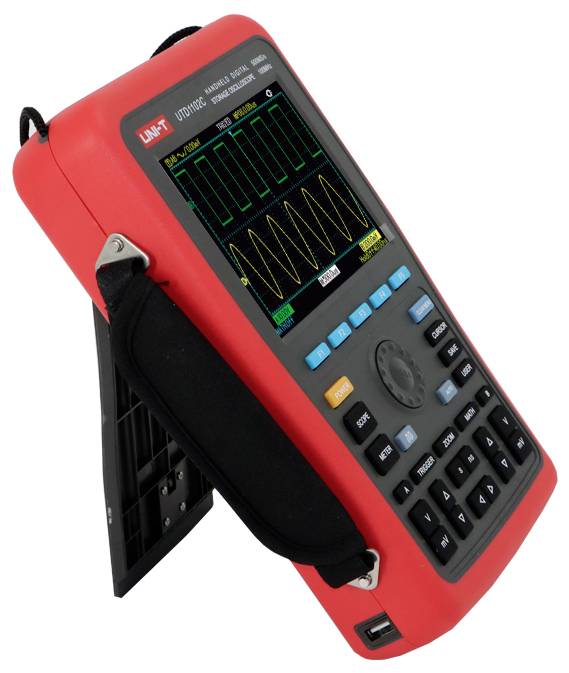

Ručný osciloskop UNI-T UTD1102C
- 2 v 1: Kombinuje osciloskop a multimeter v jednom zariadení.
- Viac typov meraní: 27 automatických meraní vrátane merania medzi špičkami, amplitúdy, max/min, hornej/dolnej hodnoty, priemeru, aritmetického priemeru, RMS, prekročenia, predzvonenia, frekvencie, periódy, času nábehu/poklesu, kladnej/zápornej šírky impulzu, kladného/záporného pracovného cyklu a oneskorenia nábehu/poklesu.
- Monochromatický displej: Nastaviteľný monochromatický displej pre lepšiu čitateľnosť vonku pri jasnom svetle.
- Plne automatické nastavenie: Automaticky upravuje vertikálne a časové nastavenia tak, aby signalizovalo zmeny bez manuálneho zásahu.
- Automatická konfigurácia: Rýchle a presné automatické nastavenie aj pre signály s akoukoľvek jednosmernou zložkou.
Technické parametre
- Integrovaný DMM (6000 impulzov)
- automatické nastavenie (Auto-Scale)
- 27 automatických meraní priebehu
- Matematické funkcie (A+B, AB, A×B, A/B, FFT)
- Záznamník trendov (trendový graf)
- Funkcia kopírovania na USB/ukladanie snímok obrazovky
- Kategória výrobku
digitálny osciloskop
- Šírka pásma
100 MHz
- Vzorkovacej frekvencie na kanál
500 Msa/s
- Displej
5,7-palcový TFT-LCD (farebný, prepínateľný do monochromatického režimu), 320 × 240 pixelov; režim multimetra: max. zobrazenie 5999
- Rozlíšenie
8 Bit
- Veľkosť obrazovky
5,7 palca
- Vlastnosti osciloskopu
digitálne pamäťové médium (DSO)
- Časová základňa
5 ns/div až 50 s/div
- Počet analógových vstupov
2
bez certifikátu
- Kategória merania
CAT II 300 V
CAT III 600 V
- Vertikálna odchýlka
5 mV/div až 50 V/div
- Vstupná impedancia
1 MΩ
- Vstupné spojenie
DC, AC, GND
- Vstupné napätie
400 V
- Napájanie
Integrovaná lítium-iónová batéria (7,4 V / 4400 mAh, približne 3 hodiny prevádzky)
- Rozmer.
(d x š x v) 60 x 268 x 168 mm
- Hmotnosť
1.8 kg
- Počet digitálnych vstupov max.
0
- Displej
320 x 240 Pixel
- Šírka
268 mm
- V
168 mm
- Dĺžka
60 mm
- Rozhranie
hostiteľský port USB
- Hĺbka pamäte na kanál (Mpts)
7.5 kpts
- Typ
UTD1102C
Na stiahnutie
Datasheet
Datasheet 3812389 Uni-T UTD1102C digitálny osciloskop 100 MHz 500 Msa/s 7.5 kpts 8 Bit digitálne pamäťové médium (DSO) 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3812389 Uni-T UTD1102C digitálny osciloskop 100 MHz 500 Msa/s 7.5 kpts 8 Bit digitálne pamäťové médium (DSO) 1 ks
Popis
Ručný osciloskop UTD1102C ponúka jednoduché používanie, vynikajúce technické špecifikácie a množstvo pokročilých funkcií. Môže byť napájaný buď externým zdrojom striedavého prúdu, alebo integrovanou lítiovou batériou. Jeho výkonné spúšťacie a analytické funkcie uľahčujú zachytávanie a analýzu priebehov, zatiaľ čo ostrý a jasný LCD displej a matematické funkcie zabezpečujú spoľahlivú analýzu a pozorovanie stavov signálu. Je to ideálny nástroj na rýchle a efektívne vykonávanie testov. Vďaka dizajnu založenému na tradičných prístrojoch môžu používatelia nové zariadenia ovládať okamžite bez rozsiahleho učenia sa.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Šírka pásma: 100 MHz
- Kanály: 2
- Vzorkovacia frekvencia: 500 MSa/s
- Doba nábehu: menej ako 3,5 ns
- Hĺbka pamäte: 7,5 kpts
- Displej: 5,7-palcový TFL LCD
Rozsah dodávky
- UTD1102C (100 MHz, 2 kanály) x 1
- Napájací kábel x 1
- Pasívne sondy UT-H04 (100 MHz) x2
- Transformátor napätia/prúdu: UT-M03: 4 mA – 600 mA, UT-M04: 4 A/6 A
- Napájací adaptér x 1
- 1 pár testovacích káblov multimetra
Rady
Iné modely
- UTD1202C: šírka pásma 200 MHz, 2 analógové kanály, vzorkovacia frekvencia 1 GSA/s, hĺbka pamäte až 7,5 kpts
- UTD1062C: šírka pásma 60 MHz, 2 analógové kanály, vzorkovacia frekvencia 250 MSa/s, hĺbka pamäte až 7,5 kpts
