VOLTCRAFT DSO-5072H Ručný osciloskop 70 MHz 2-kanálová 1 GSa/s 40 Mpts 8 Bit digitálne pamäťové médium (DSO), ručné zari

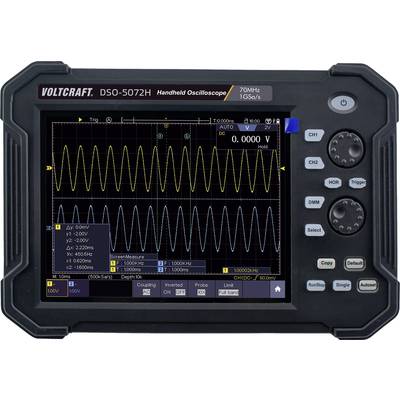

Ručný osciloskop s farebným displejom zobrazuje vlnové namerané údaje. Tlačidlá a konektory sú umiestnené napravo.

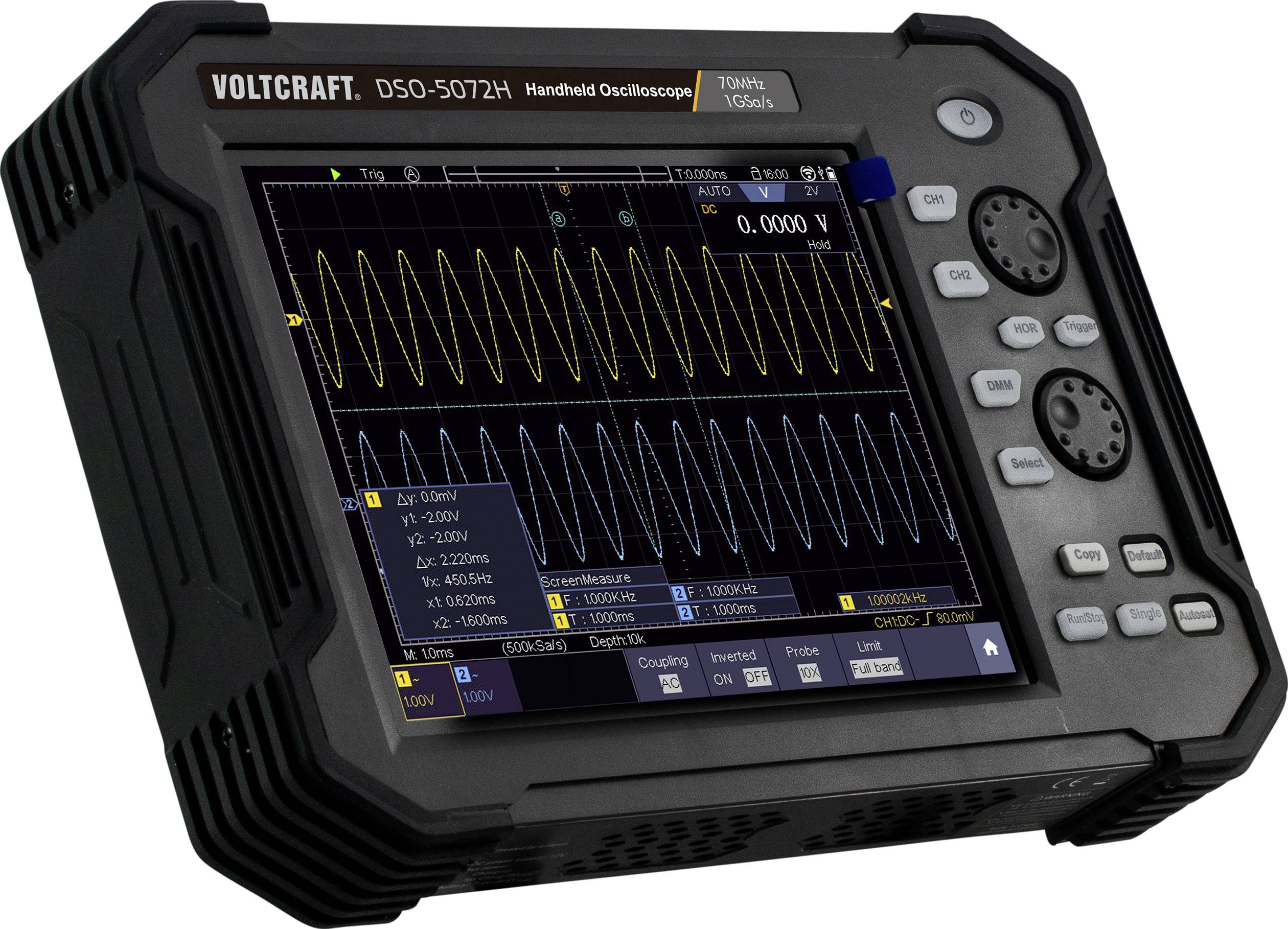

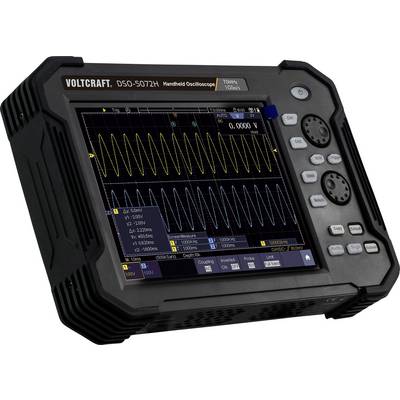

Prenosný osciloskop Voltcraft DSO-5072H s farebným displejom zobrazuje dve sínusové vlny. Ovládacie tlačidlá na boku. Elektronický meraný prístroj.

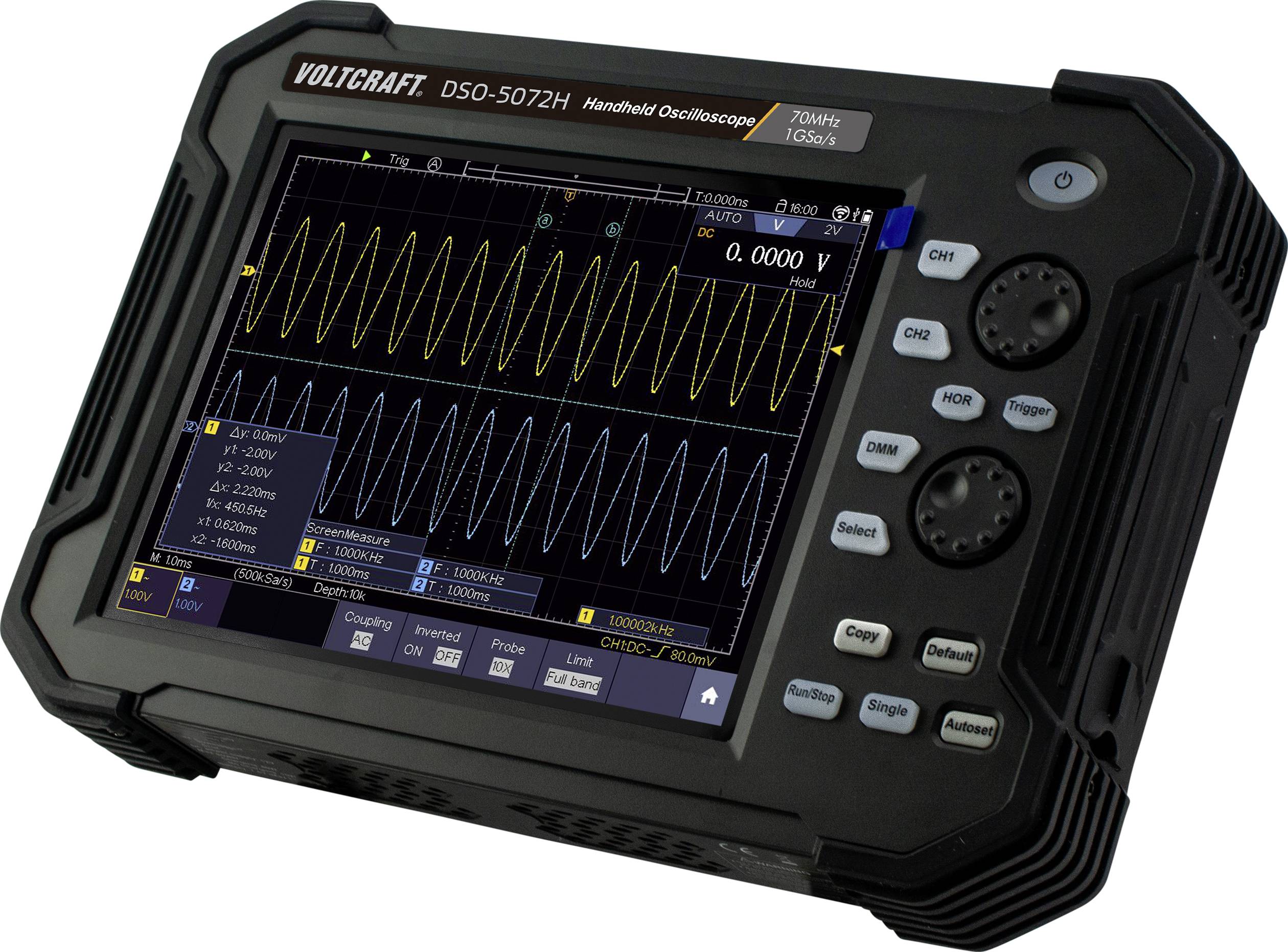

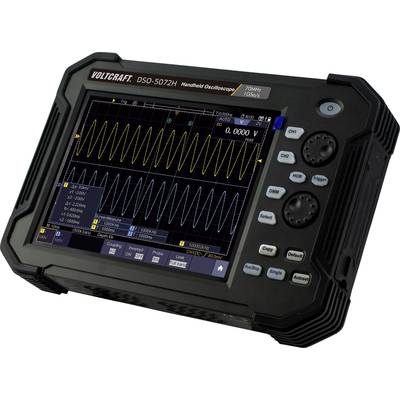

Prenosný osciloskop s vlnovým diagramom na obrazovke zobrazuje elektrické signály. Ovládacie tlačidlá sú umiestnené na boku.

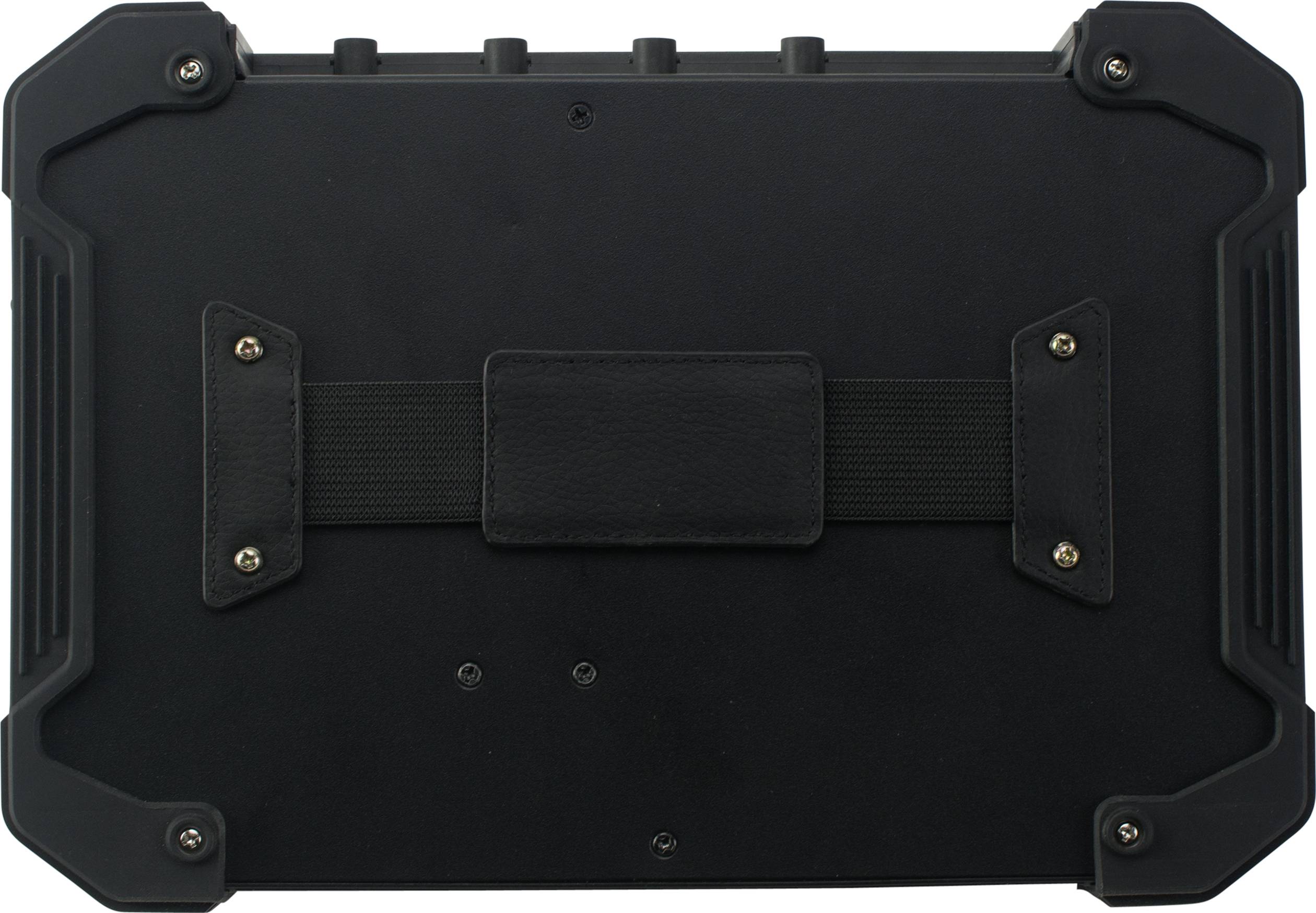

Robustné, obdĺžnikové, čierne zariadenie so zosilnenými rohmi a stredovým úchytným pásom na zadnej strane.

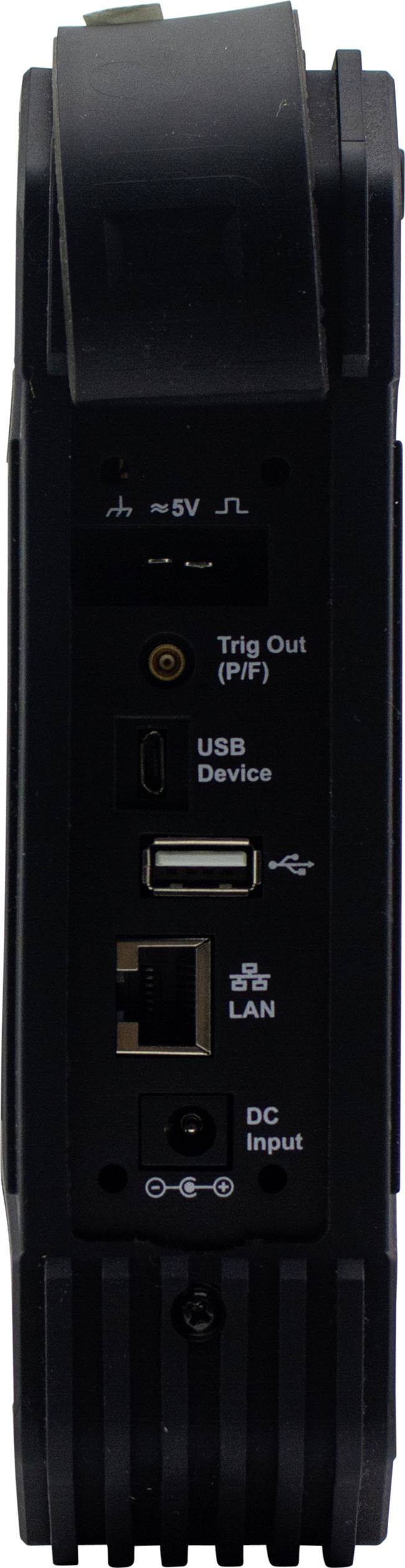

Čierne elektronické zariadenie s USB a LAN portami, DC vstupom a trigger výstupom. Vertikálny pohľad na konektory na jednej strane.

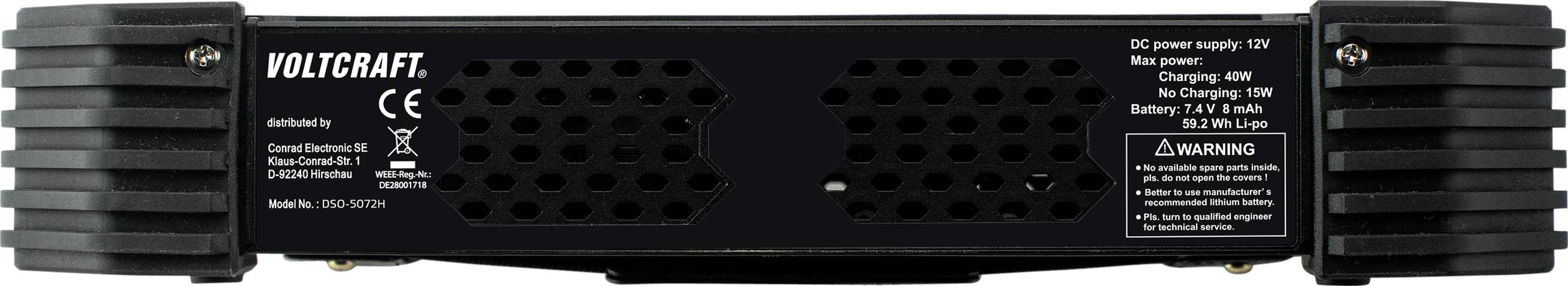

Zariadenie značky Voltcraft, predná strana s vetracími mriežkami. Ide o nabíjačku s údajmi o napätí a výkone.

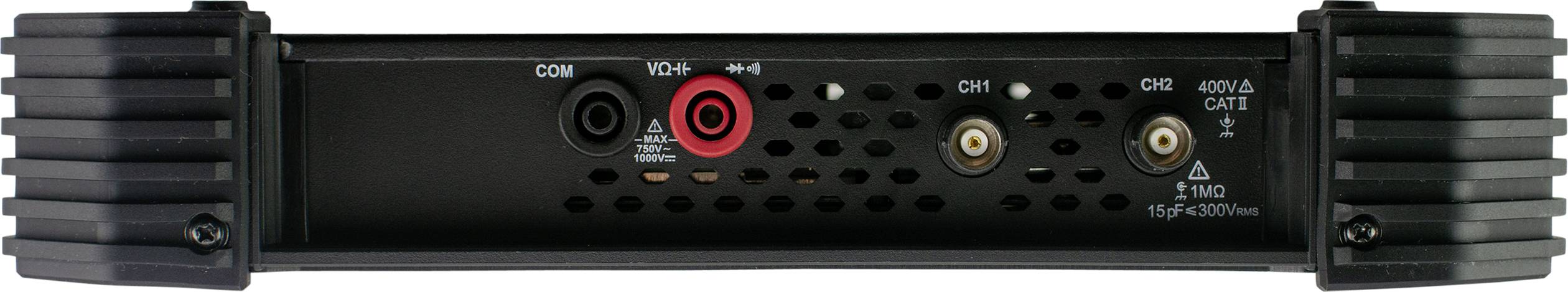

Čierny audiozosilňovač s viacerými vstupnými a výstupnými konektormi vrátane COM, VCH+ a C1+.
Pohľad zozadu na elektronické zariadenie s rôznymi konektormi vrátane CH1, CH2 a napájania, umiestnené na kovovom stojane.

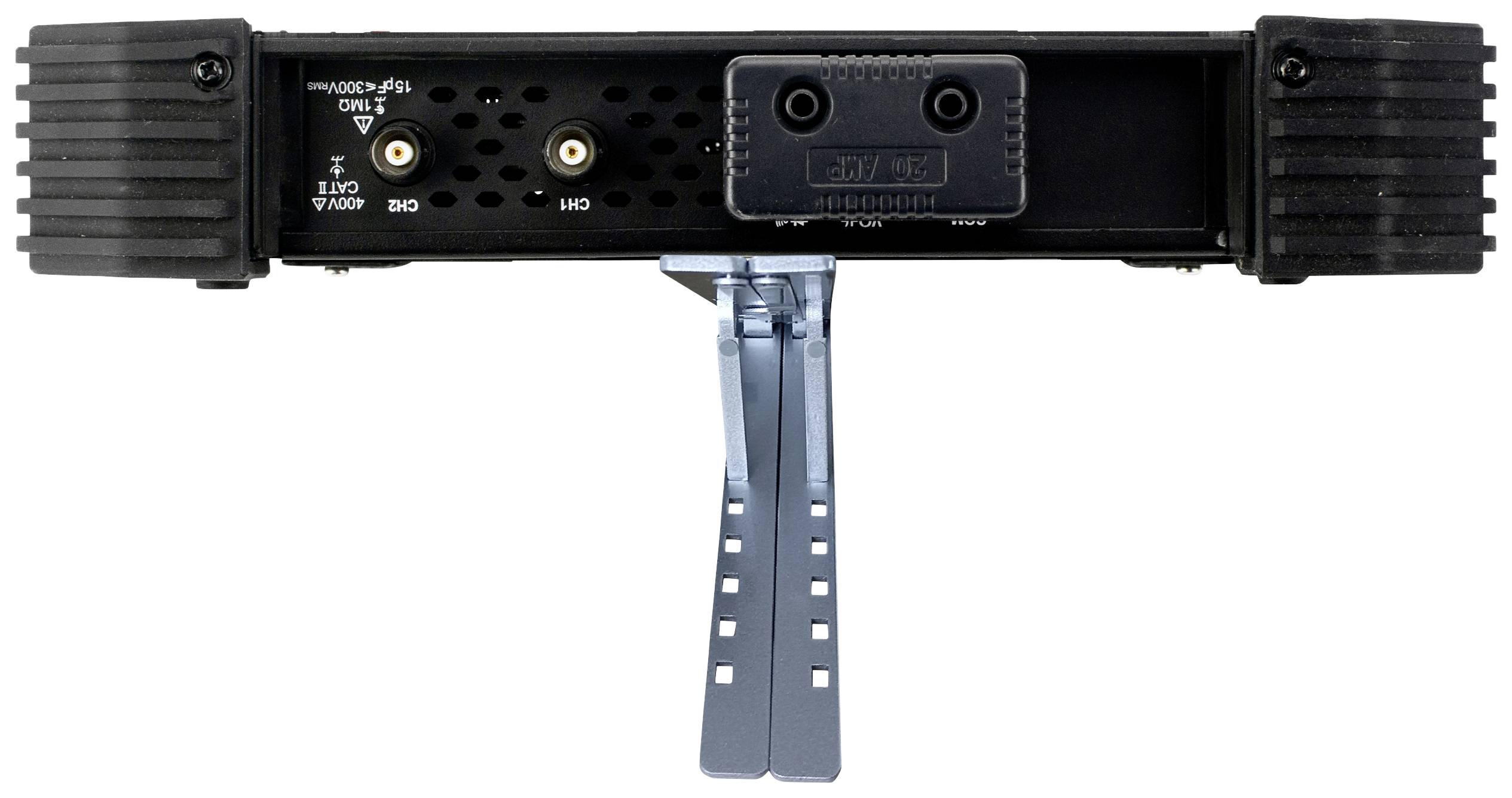

Pohľad na elektronické zariadenie zozadu s rôznymi konektormi a strieborným stojanom v strede.

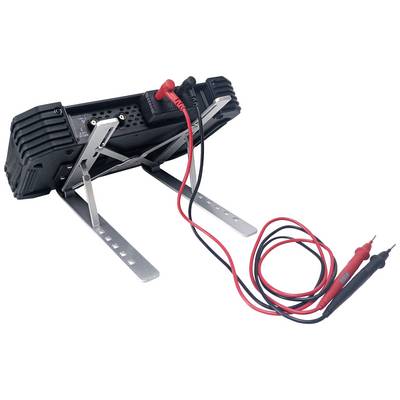

Multimeter v kovovom stojane s červenými a čiernymi meracími vodičmi, ktoré vyčnievajú.

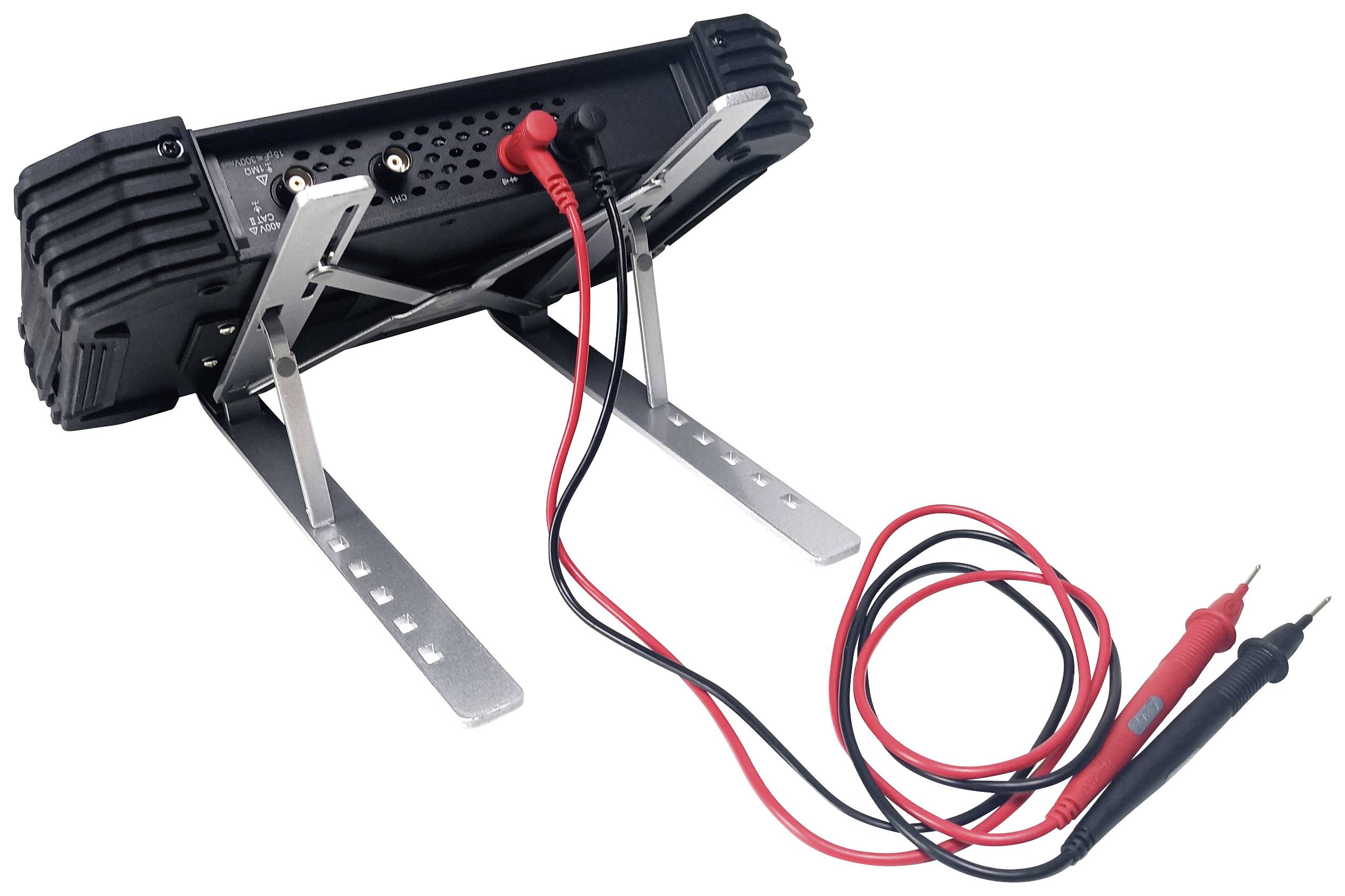

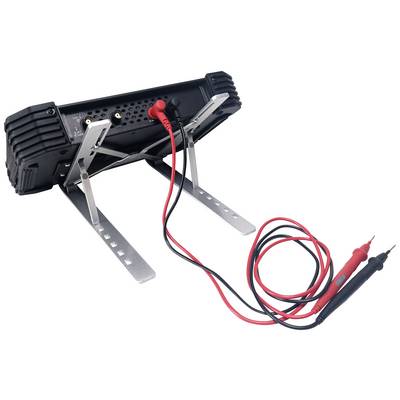

Multimeter s kovovým stojanom v šikmej polohe, pripojené červené a čierne meracie vodiče; zariadenie na elektrické meranie.

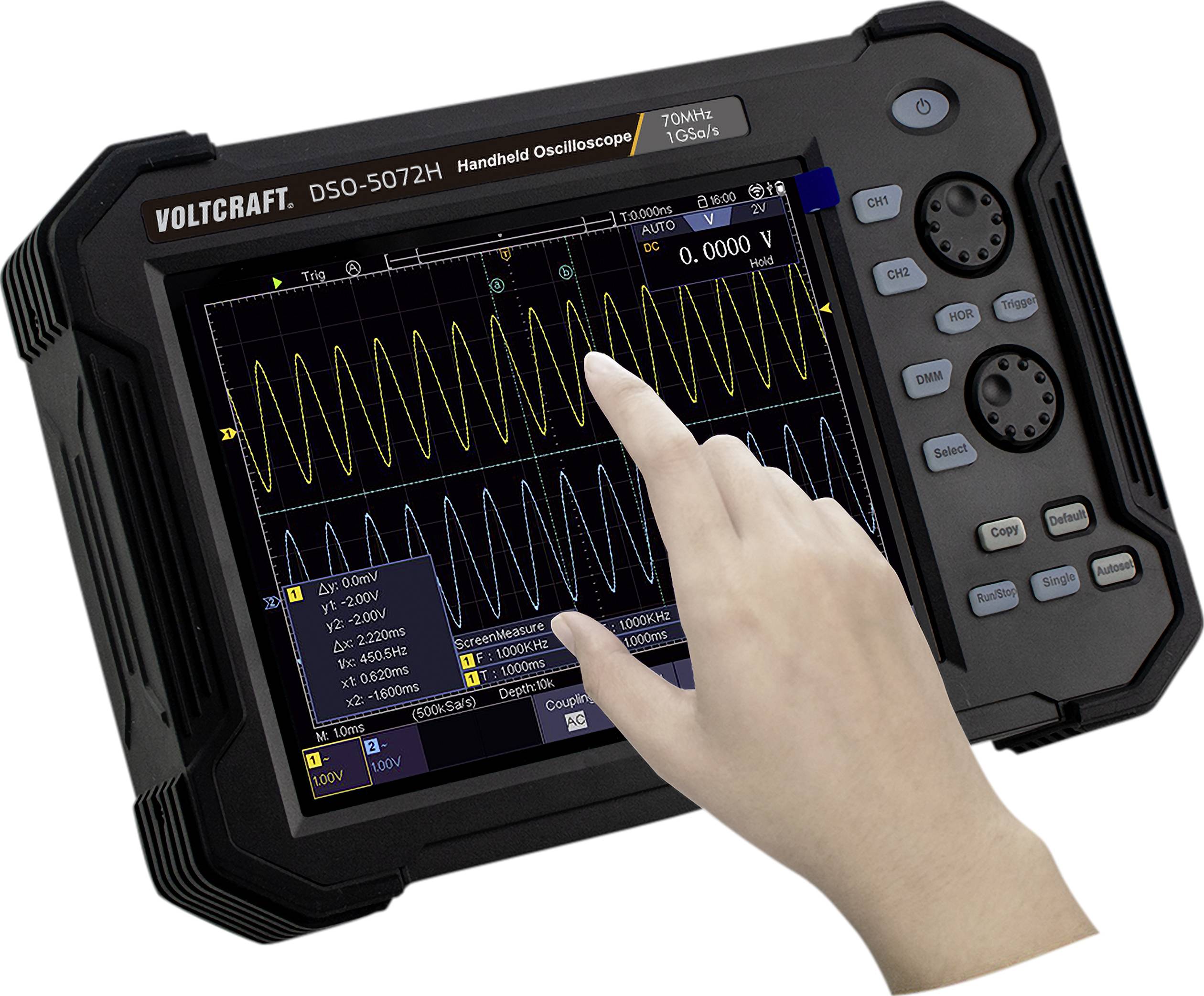

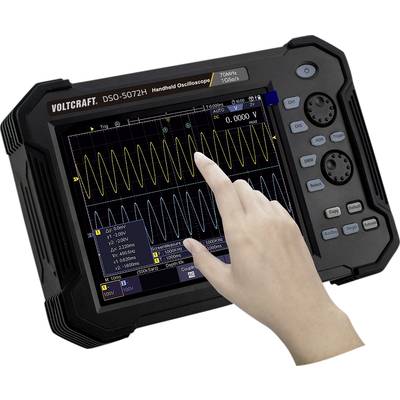

Ručný osciloskop VOLTCRAFT DSO-5072H zobrazuje vlnovitý signál na displeji. Ruka sa dotýka obrazovky na ovládanie.

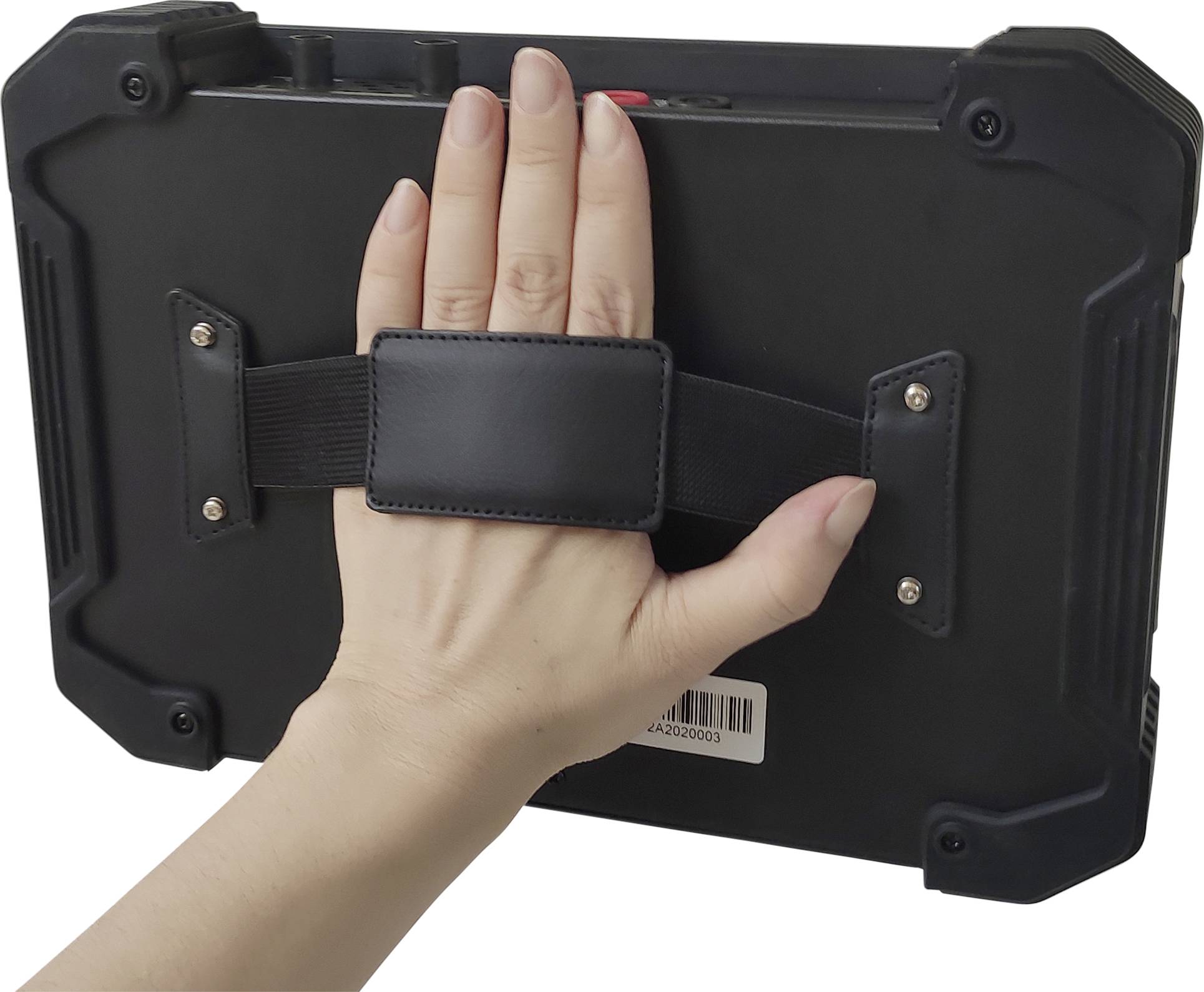

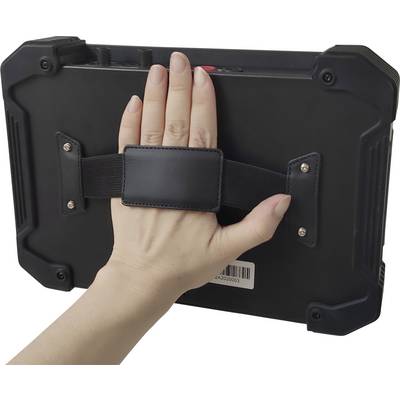

Jedna ruka drží robustný tablet s čiernym držiakom na zadnej strane.

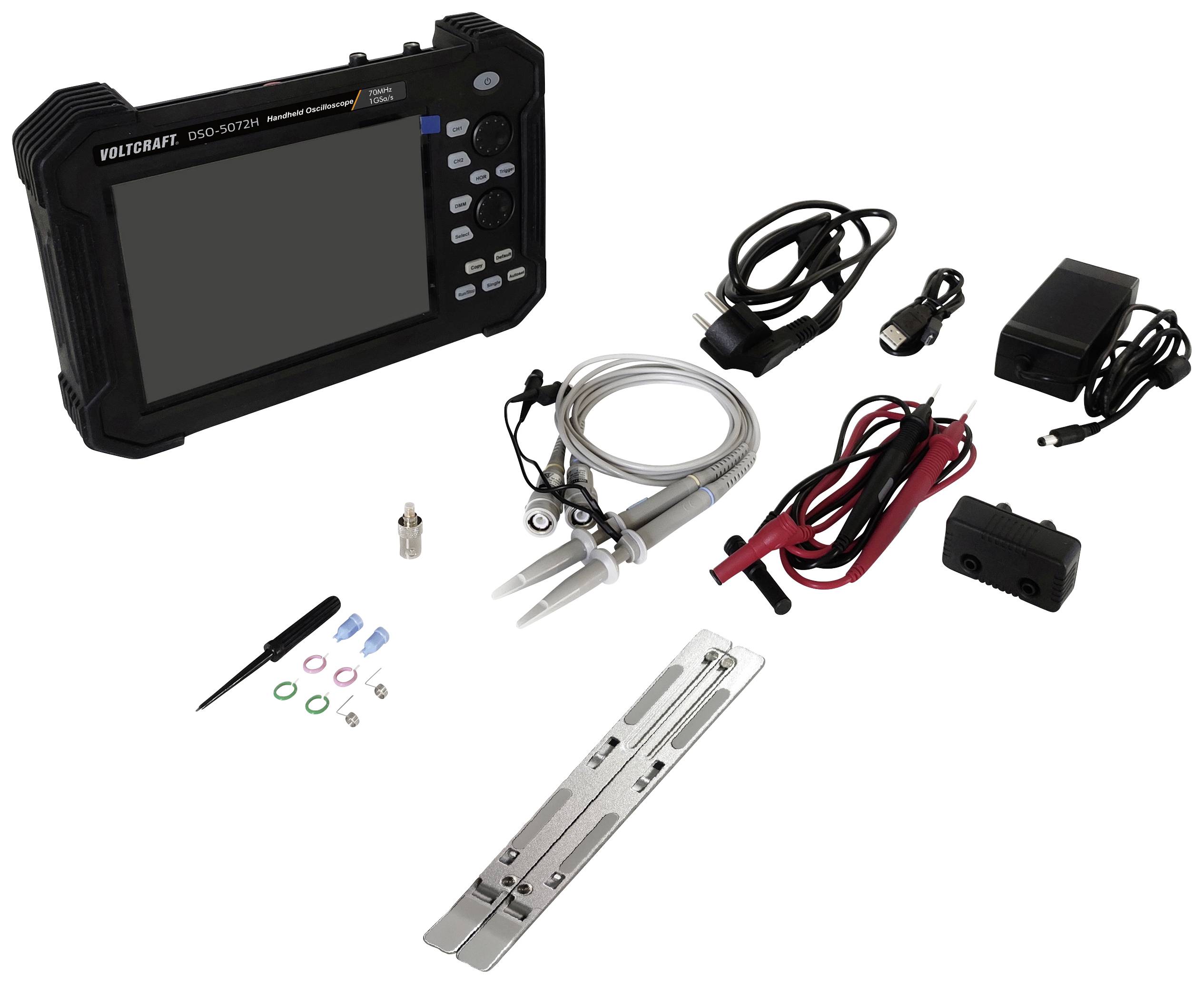

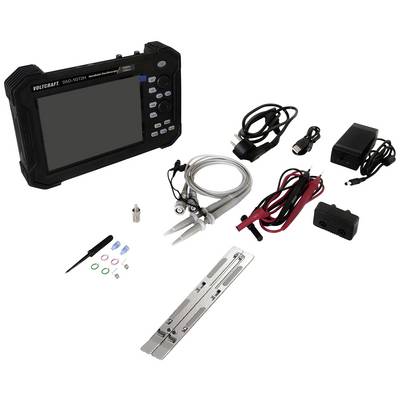

Prenosný osciloskop so súpravou príslušenstva vrátane káblov, sond, adaptérov a nabíjačky, rozložený na bielom pozadí.

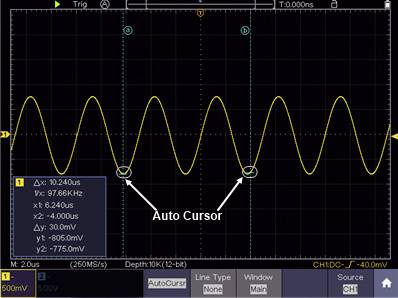

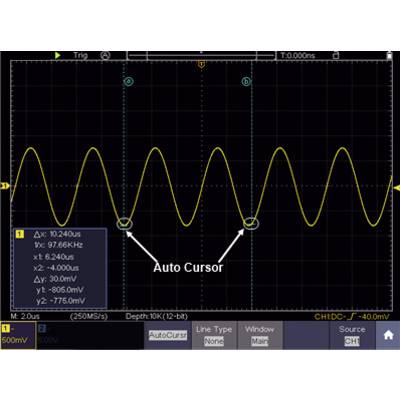

Osciloskopový displej so sinusovou vlnou. Dva markery ukazujú jednu periódu, frekvencia 97,66 kHz. Napätie 500 mV na dielu.

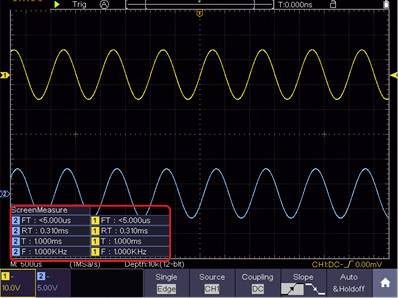

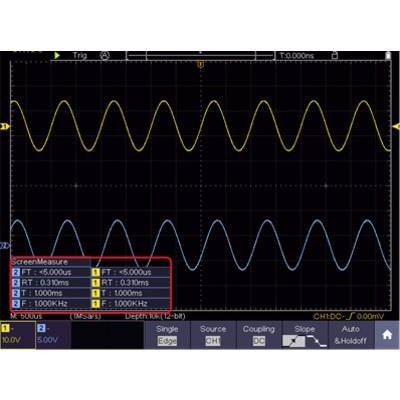

Obrazovka osciloskopu zobrazuje dve vlnové formy: žltú hore a modrú dole. Merania času a frekvencie v ľavom dolnom rohu sú zvýraznené.

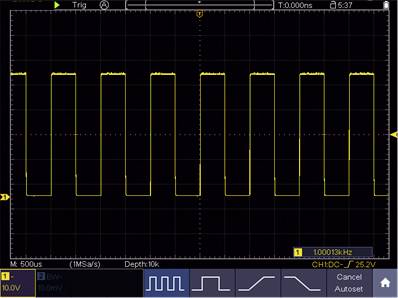

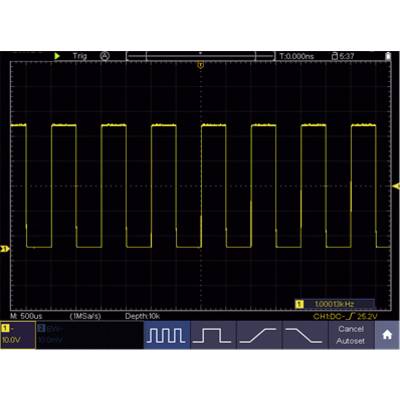

Osciloskop zobrazuje obdĺžnikový signál s frekvenciou 1 kHz na ose y a časom na ose x.

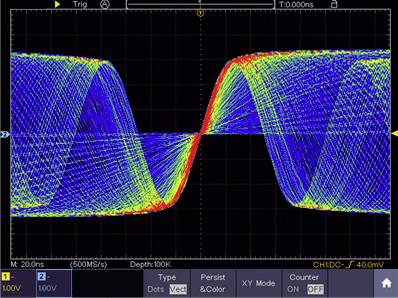

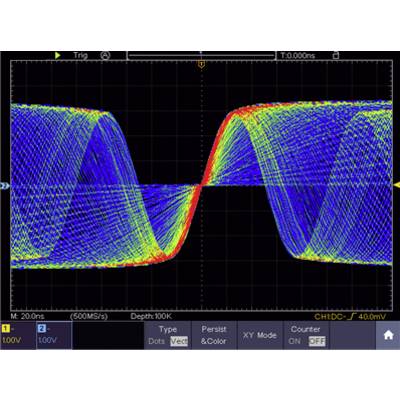

Osciloskopický displej s Lissajousovou krivkou, znázornený vzájomne prepojenými červenými, zelenými a modrými čiarami na čiernom pozadí.

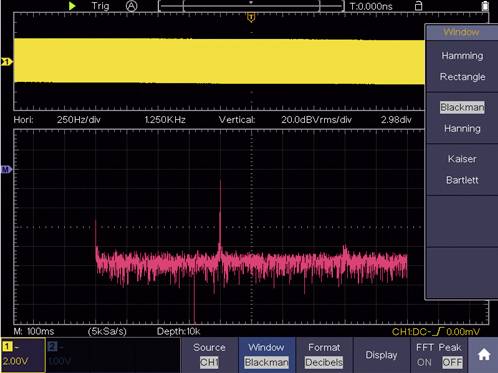

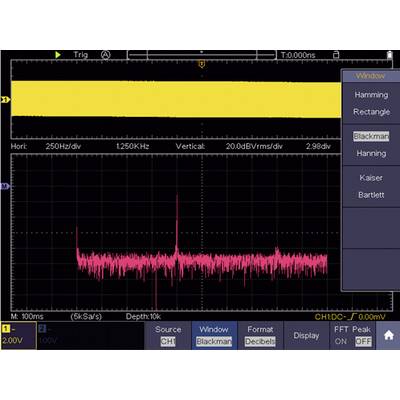

Obrazovka osciloskopu zobrazuje signál s FFT analýzou. Žltý obdĺžnik hore, ružové spektrum dole. Okno: Vybraný Blackman.

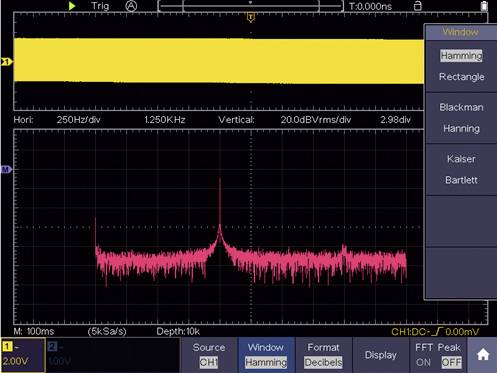

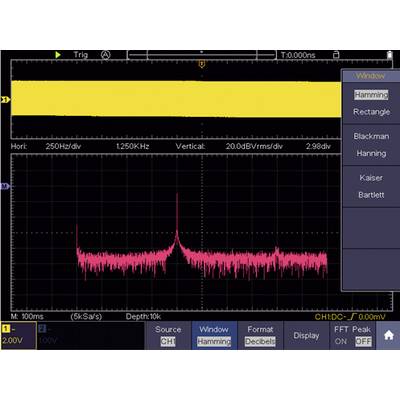

Osciloskopu displej s dvoma ostrými frekvenčnými špičkami. Rozbaľovacie menu zobrazuje voľby okien: Hammingovo, Obdĺžnikové, Blackmanovo, Hanningovo, Kaiserovo, Bartlettovo.

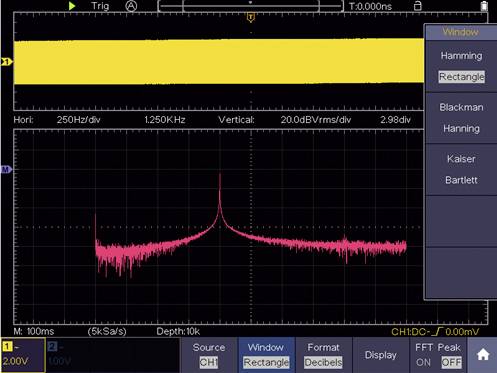

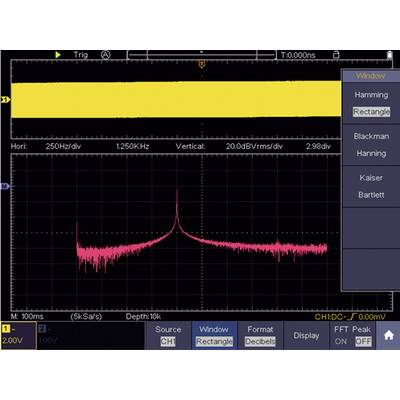

'Osciloskopický zobrazenie frekvenčného spektra so zvýrazneným obdĺžnikovým oknom. Dva hlavné výkyvy v oblasti približne 1,25 kHz.'

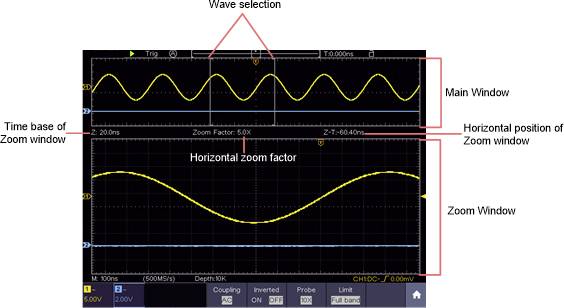

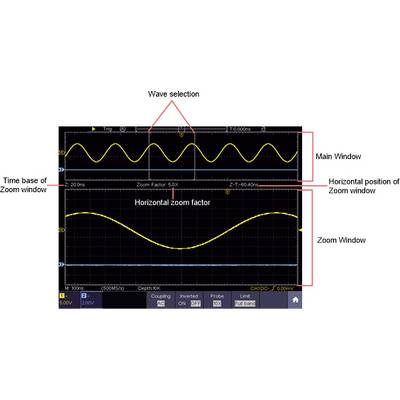

Osciloskopový displej s dvoma oknami: v hornej časti hlavné okno s vlnovou formou, v dolnej časti zoomované okno s horizontálnym zoomovacím faktorom. Popisy zvýrazňujú okná a zoomové funkcie.

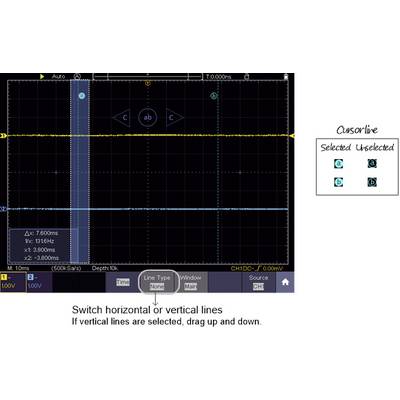

Graf zobrazuje horizontálne a vertikálne línie na obrazovke osciloskopу. Text vysvetľuje, ako posúvať línie.

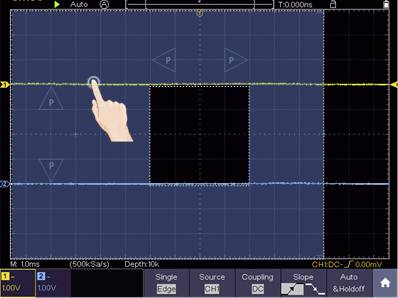

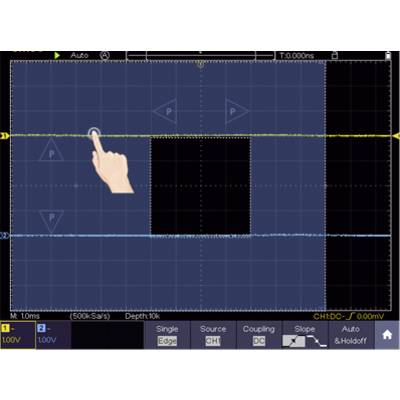

Obraz osciloskopu zobrazuje žltú a modrú vlnovú líniu na mriežkovom pozadí. Ikona ruky ukazuje na žltú líniu.

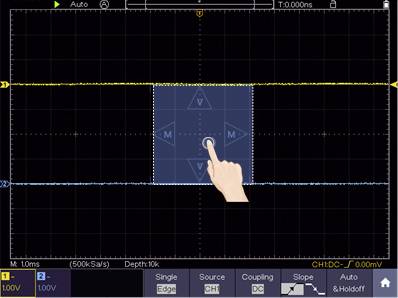

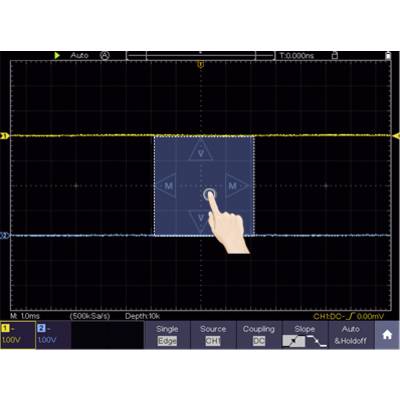

Indikátor tvaru vlny zobrazuje dve horizontálne línie. Ruka ukazuje na ovládacie pole so symbolmi M-, V- a ^.

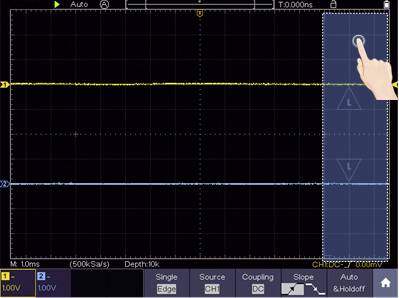

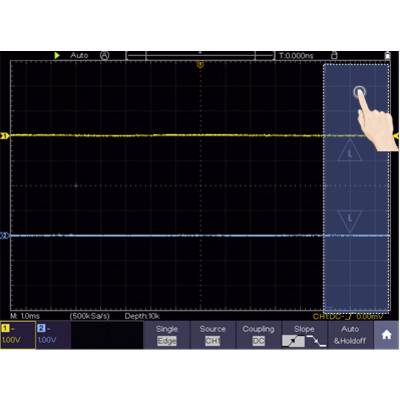

Osciloskop s dvoma vlnovými tvarmi v rôznych farbách. Ruka sa dotýka obrazovky, aby upravila nastavenia alebo vykonala merania.

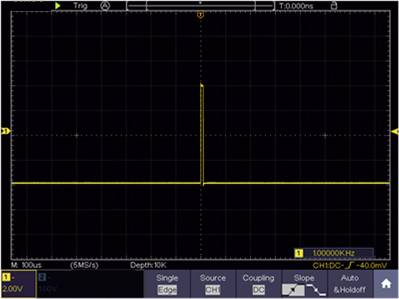

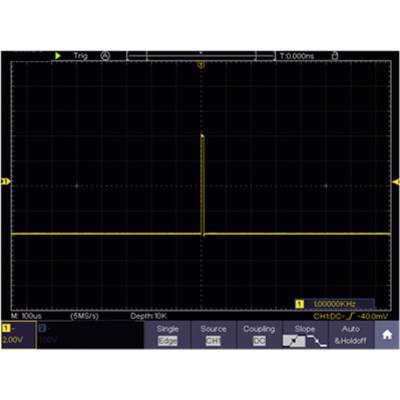

Obrazovka osciloskopu zobrazuje žltú pulznú vlnu na čiernom pozadí, frekvencia 1 MHz, vertikálna stupnica: 40 mV.

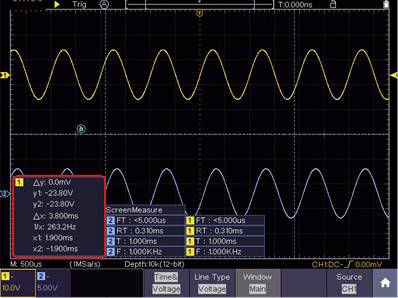

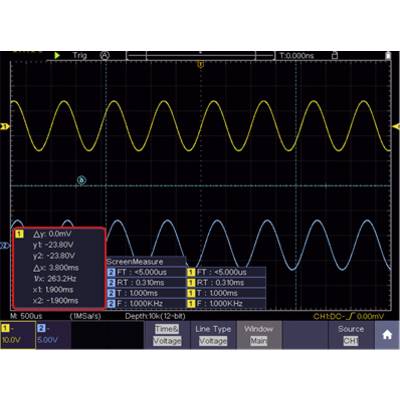

Osciloskop zobrazuje dve vlnové formy. Žltá línia: 3,800 ms, -23,80 V; Modrá línia: 2,630 ms, -23,80 V. Frekvencia: 1,000 kHz.

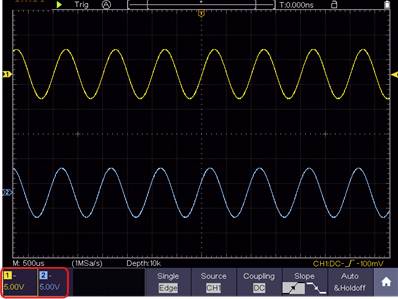

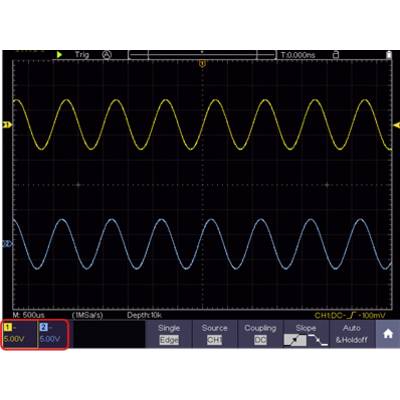

'Osciloskopický displej s dvoma sinusovými vlnami: hore žltá, dole modrá. Obe vlny vykazujú rovnakú frekvenciu pri 5,00V.'

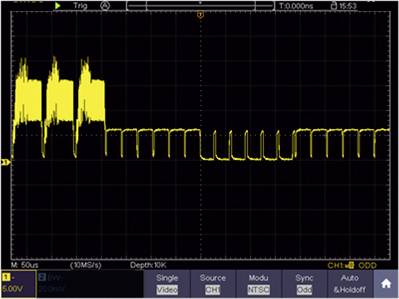

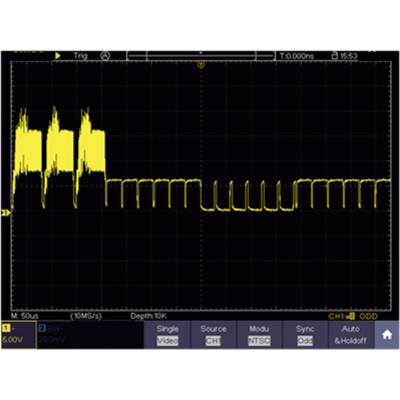

Osciloskopický displej zobrazuje žlté vlnovité signály s narastajúcimi a klesajúcimi špičkami, ktoré sa premieňajú na stabilné vlny.
1/30
EAN:
Označenie výrobcu:
Objednávacie číslo:
Okamžité doručenie: Št 29. 10.
71 Ks
Počet
Celkom (649,00 € / kus)
649,00 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

Ručný digitálny osciloskop Voltcraft DSO-5072H

  • Šírka pásma 70 MHz, 2 kanály
  • Vzorkovacia frekvencia: 1 GSA/s
  • Hĺbka pamäte 40 Mbps
  • 8-palcový (20,32 cm) LCD dotykový displej Rozlíšenie: 800 x 600 pixelov
  • Vertikálne rozlíšenie 8-bitového ADC prevodníka
  • Podporuje dekódovanie SPI / I2C / RS232 / CAN
  • Rýchlosť zachytávania tvaru vlny 45000 wfms/s

Dodatočné informácie:

Technické parametre

Kategória výrobku

Ručný osciloskop

Šírka pásma

70 MHz

Vzorkovacej frekvencie na kanál

1 GSa/s

Rozlíšenie

8 Bit

Veľkosť obrazovky

8" (20.32cm)

Vlastnosti osciloskopu

digitálne pamäťové médium (DSO)

ručné zariadenie

funkcie multimetra

Počet analógových vstupov

2

bez certifikátu

Kategória merania

CAT II

Vstupná impedancia

1 MΩ±2%

Rozmer.

(d x š x v) 270 x 48 x 191 mm

Hmotnosť

1.7 kg

Počet digitálnych vstupov max.

0

Šírka

48 mm

V

191 mm

Dĺžka

270 mm

Rozhranie

LAN

1 x USB 2.0 Device

1 x USB 2.0 Host

Hĺbka pamäte na kanál (Mpts)

40 Mpts

Typ

DSO-5072H

Dodržiavanie predpisov a certifikácie

Certified by EU Garan

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2267610 VOLTCRAFT DSO-5072H Ručný osciloskop 70 MHz 2-kanálová 1 GSa/s 40 Mpts 8 Bit digitálne pamäťové médium (DSO), ručné zari

Prehlásenie o zhode

Prehlásenie o zhode 2267610 VOLTCRAFT DSO-5072H Ručný osciloskop 70 MHz 2-kanálová 1 GSa/s 40 Mpts 8 Bit digitálne pamäťové médium (DSO), ručné zari

Záručné podmienky

Záručné podmienky 2267610 VOLTCRAFT DSO-5072H Ručný osciloskop 70 MHz 2-kanálová 1 GSa/s 40 Mpts 8 Bit digitálne pamäťové médium (DSO), ručné zari

Na stiahnutie

Na stiahnutie 2267610 VOLTCRAFT DSO-5072H Ručný osciloskop 70 MHz 2-kanálová 1 GSa/s 40 Mpts 8 Bit digitálne pamäťové médium (DSO), ručné zari

Popis


Ideálne pre mobilné použitie

Kompaktný digitálny ručný osciloskop Voltcraft je vybavený vstavanou batériou (8000 mAh) a popruhom na prenášanie, vďaka čomu je praktický a flexibilný na použitie v rôznych prostrediach. Ako solídne meracie zariadenie napätia s hmotnosťou 1,7 kg má 2 kanály so šírkou pásma 70 MHz a ponúka pamäť s hĺbkou 40 Mpts. Rozsiahle spúšťacie funkcie a možnosť dekódovania zbernice z neho robia multitalent v oblasti mobilného zberu meracích údajov a výsledky meraní sa zobrazujú na 8-palcovej (20,32 cm) farebnej dotykovej LCD obrazovke s rozlíšením 800 x 600 pixelov. Maximálna vzorkovacia frekvencia osciloskopu je až 1 GS/s a rôzne meracie sondy, ktoré sú nastaviteľné a sú súčasťou balenia, umožňujú flexibilné a variabilné merania. Súčasťou balenia je aj externý napájací modul a USB kábel, ktorý umožňuje rýchly prenos nameraných údajov do počítača. Zobrazenie amplitúd v reálnom čase na PC je rovnako možné ako niekoľko typov spúšťačov a rozhraní.

Tento text bol preložený strojovo.

Prevedenie

  • Šírka pásma: 70 MHz
  • Maximálna vzorkovacia frekvencia: 1 GS/s
  • Vertikálne rozlíšenie: 8 bitov
  • Funkcia multimetra
  • Rýchlosť aktualizácie priebehu: 45 000 wfms/s
  • Horizontálna stupnica: 2ns/div – 1000s/div, v krokoch 1-2-5
  • Čas nábehu< = 5ns
  • Kanály: 2
  • Displej: 8-palcový farebný LCD dotykový displej, 800 x 600 pixelov
  • Vstupná impedancia: 1MΩ± 2%, paralelne s 15pF ± 5pF

Rozsah dodávky

  • Digitálny osciloskop
  • Sieťový kábel
  • sieťový diel
  • USB kábel
  • 2 x testovacie sondy
  • Skrutkovač na kalibráciu testovacích sond
  • BNC-SAM
  • Testovací kábel (čierny a červený)
  • Externý napájací modul
  • Stojan na zariadenie s držiakom
  • Softvér + anglický manuál na CD
  • Krátky návod
  • Informačný list s bezpečnostnými poznámkami
